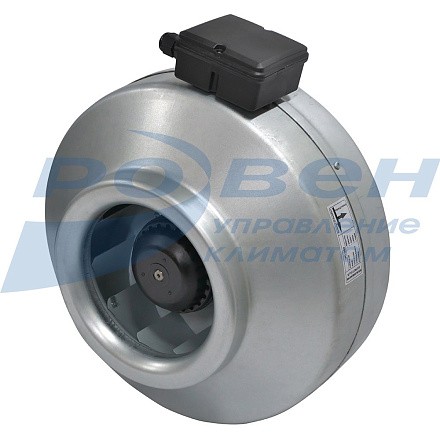

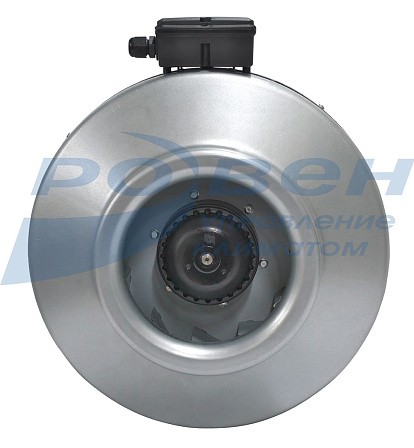

Вентилятор канальный VC-355 (Circular duct fans)
- Компактная конструкция
- Корпус из оцинкованной стали
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Комплектация кронштейнами
- Максимальная температура перемещаемого воздуха +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

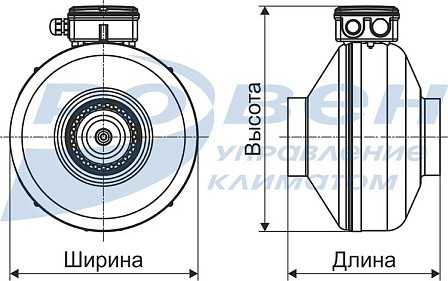

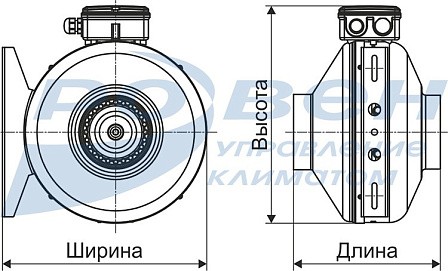

Габаритные и присоединительные размеры вентиляторов канальных серии VC-355 (мм)
|
Модель |
A |
B |
C |
D |
E |
Е1 |
F |
G |
J |
|
VC-355 |
355 |
500 |
49 |
400 |
32 |
32 |
420 |
533 |
8,5 |
Технические характеристики вентиляторов канальных серии VC-355 (мм)
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Производительность, м3/ч |
Давление, Па |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
|
VC-355 |
220 |
1 |
2000 |
390 |
0,21 |
0,93 |
1400 |
12,15 |
СРМ 500W |
Аэродинамические характеристики вентиляторов канальных серии VC-355 (мм)
Акустические характеристики вентиляторов канальных серии VC-355 (мм)
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VC-355 |
в канал |
80 |
56 |
69 |
70 |
75 |
74 |
72 |
70 |
68 |
|
к окружению |
60 |
32 |
32 |
39 |
59 |
49 |
48 |
49 |
40 |
|
Электрическая схема подключения вентиляторов канальных серии VC-355 (мм)
