Вентилятор крышный осевой подпора ВОП-30
Описание
- Вентиляторы осевые подпора
- Предназначены для подпора воздуха в системах противопожарной защиты. Применяются для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей
- Монтаж только в вертикальном положении на стаканы монтажные СОМ или узлы прохода УПМ
Конструктив
- Корпус из оцинкованной стали с диффузором, обеспечивает повышенные аэродинамические характеристики
- Защитный зонт специальной формы защищает вентиляционный канал от осадков и обеспечивает оптимальный забор воздуха
- Рабочее колесо - осевая крыльчатка с лопатками из усиленного стекловолокном полиамида
Двигатель
- Трехфазный асинхронный электродвигатель
- Степень защиты электродвигателя не ниже IP 54
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69: У1 (на открытом воздухе)
- Температура окружающей среды от -45°С до +40°С
- Общепромышленное (О) исполнение
- Температура перемещаемой среды от -45°С до +40°С
- Перемещаемая среда не должна содержать:
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

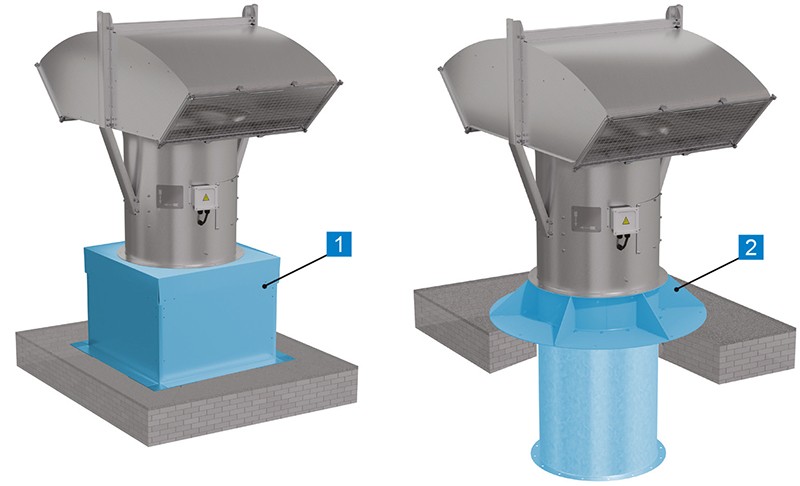

Дополнительная комплектация
1 - Стаканы опорные монтажные
2 - Узел прохода
Таблица применимости дополнительной комплектации на вентиляторы ВОП-30
|
Номер вентилятора |
Дополнительная комплектация |
||
|
Модель стакана опорного монтажного* |
Модель узла прохода |
||
|
ВОП-30-4,0 |
СОМ-1Н-О-5,0AF-КП |
УПМ1-500 |
УПМ3-500 |
|
ВОП-30-4,5 |
СОМ-1Н-О-5,6AF-КП |
УПМ1-560 |
УПМ3-560 |
|
ВОП-30-5,0 |
СОМ-1Н-О-6,3AF-КП |
УПМ1-630 |
УПМ3-630 |
|
ВОП-30-5,6 |
СОМ-1Н-О-7,1AF-КП |
УПМ1-710 |
УПМ3-710 |
|
ВОП-30-6,3 |
СОМ-1Н-О-8,0AF-КП |
УПМ1-800 |
УПМ3-800 |
|
ВОП-30-7,1 |
СОМ-1Н-О-9,0AF-КП |
УПМ1-900 |
УПМ3-900 |
|
ВОП-30-8,0 |
СОМ-1Н-О-10,0AF-КП |
УПМ1-1000 |
УПМ3-1000 |
|
ВОП-30-9,0 |
СОМ-1Н-О-11,2AF-КП |
УПМ1-1120 |
УПМ3-1120 |
|
ВОП-30-10,0 |
СОМ-1Н-О-12,5AF-КП |
УПМ1-1250 |
УПМ3-1250 |
|
ВОП-30-11,2 |
СОМ-1Н-О-14,0AF-КП |
УПМ1-1400 |
- |
|
ВОП-30-12,5 |
СОМ-1Н-О-16,0AF-КП |
УПМ1-1600 |
- |
Полная информация о вентиляторах ВОП-30 представлена в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов ВОП-30
|
Наименование |
D, мм |
D1, мм |
D2, мм |
n, шт |
В, мм |
С, мм |
Нmax, мм |
|
Вентилятор осевой подпора ВОП-30-4,0 |
400 |
536 |
560 |
12 |
1067 |
654 |
1079 |
|
Вентилятор осевой подпора ВОП-30-4,5 |
450 |
620 |
660 |
12 |
1186 |
754 |
1231 |
|
Вентилятор осевой подпора ВОП-30-5,0 |
500 |
690 |
730 |
12 |
1342 |
835 |
1393 |
|
Вентилятор осевой подпора ВОП-30-5,6 |
560 |
770 |
810 |
16 |
1448 |
915 |
1482 |
|
Вентилятор осевой подпора ВОП-30-6,3 |
630 |
860 |
900 |
16 |
1647 |
1006 |
1812,5 |
|
Вентилятор осевой подпора ВОП-30-7,1 |
710 |
960 |
1000 |
16 |
1790 |
1107 |
1960 |
|
Вентилятор осевой подпора ВОП-30-8,0 |
800 |
1070 |
1100 |
16 |
1995 |
1207 |
2058,5 |
|
Вентилятор осевой подпора ВОП-30-9,0 |
900 |
1195 |
1235 |
16 |
2202 |
1341 |
2215 |
|
Вентилятор осевой подпора ВОП-30-10,0 |
1000 |
1320 |
1360 |
16 |
2400 |
1466 |
2379 |
|
Вентилятор осевой подпора ВОП-30-11,2 |
1120 |
1470 |
1540 |
20 |
2807 |
1602 |
2650 |
|
Вентилятор осевой подпора ВОП-30-12,5 |
1250 |
1680 |
1740 |
24 |
3078 |
1855 |
2879 |
Технические характеристики ВОП-30
|
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг |
|
ВОП-30-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380 |
1,1 |
2840 |
2,63 |
60,6 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
69,6 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
71,1 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/93-3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
80 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380 |
1,1 |
2840 |
2,63 |
72,4 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
81,3 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
82,8 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/13-3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
94,4 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/17-4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
99 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
106,1 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380 |
1,1 |
2840 |
2,63 |
83,8 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
93,1 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
94,7 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/09-3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
105,9 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/13-4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
110,3 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
117,7 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
132,9 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
103,9 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
105,4 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/37-3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
117,3 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/09-4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
122,2 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
129,6 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
145,4 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
134,6 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/53-3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
147,2 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/57-4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
151,6 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
159 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
176,7 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/37-11,0/3000/380-660 |
11,0 |
2900 |
21,86 |
200 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/41-15,0/3000/380-660 |
15,0 |
2930 |
30 |
253,5 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660 |
18,5 |
2930 |
35,53 |
266,1 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
181,5 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
192,8 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/33-11,0/3000/380-660 |
11,0 |
2900 |
21,86 |
228,8 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/37-15,0/3000/380-660 |
15,0 |
2930 |
30 |
278,1 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660 |
18,5 |
2930 |
35,53 |
290,1 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/17-22,0/3000/380-660 |
22,0 |
2940 |
42 |
335,5 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/21-30,0/3000/380-660 |
30,0 |
2950 |
56 |
371,7 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380 |
2,2 |
1410 |
5,3 |
203,4 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/42-3,0/1500/220-380 |
3,0 |
1410 |
6,8 |
209,9 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/46-4,0/1500/220-380 |
4,0 |
1435 |
8,8 |
214,4 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380 |
5,5 |
1440 |
11,7 |
231,9 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
235 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/29-11,0/3000/380-660 |
11,0 |
2900 |
21,86 |
259 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/33-15,0/3000/380-660 |
15,0 |
2930 |
30 |
310 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/37-22,0/3000/380-660 |
22,0 |
2940 |
42 |
367 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/41-30,0/3000/380-660 |
30,0 |
2950 |
56 |
403 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380 |
4,0 |
1435 |
8,8 |
262 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380 |
5,5 |
1440 |
11,7 |
279 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660 |
7,5 |
1450 |
15,71 |
309 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/18-11,0/1500/380-660 |
11,0 |
1460 |
22,78 |
321 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/22-15,0/1500/380-660 |
15,0 |
1460 |
30 |
378 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
400 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380 |
4,0 |
1435 |
8,8 |
286 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380 |
5,5 |
1440 |
11,7 |
304 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660 |
7,5 |
1450 |
15,71 |
334 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/14-11,0/1500/380-660 |
11,0 |
1460 |
22,78 |
346 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/18-15,0/1500/380-660 |
15,0 |
1460 |
30 |
406 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
426 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/94-22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
456 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660 |
7,5 |
1450 |
15,71 |
388 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/30-11,0/1500/380-660 |
11,0 |
1460 |
22,78 |
402 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/34-15,0/1500/380-660 |
15,0 |
1460 |
30 |
459 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
479 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/42-22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
519 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/18-30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
549 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/22-37,0/1500/380-660 |
37,0 |
1475 |
70,2 |
632 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/55-4,0/1000/220-380 |
4,0 |
960 |
9,75 |
419 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660 |
5,5 |
960 |
12,9 |
440 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660 |
7,5 |
970 |
17,2 |
456 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/15-11,0/1000/380-660 |
11,0 |
970 |
24,5 |
527 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/19-15,0/1000/380-660 |
15,0 |
970 |
31,6 |
558 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
550 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/58-22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
577 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/62-30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
605 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/14-37,0/1500/380-660 |
37,0 |
1475 |
70,2 |
693 |
Шумовые характеристики ВОП-30
|
Наименование |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВОП-30-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380 |
84 |
84 |
83 |
84 |
83 |
83 |
83 |
80 |
92 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380 |
87 |
84 |
82 |
82 |
82 |
82 |
83 |
79 |
92 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380 |
88 |
84 |
83 |
82 |
82 |
82 |
83 |
79 |
92 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/93-3,0/3000/220-380 |
75 |
72 |
70 |
70 |
70 |
70 |
71 |
67 |
80 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380 |
94 |
99 |
101 |
102 |
100 |
96 |
93 |
88 |
94 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380 |
79 |
84 |
86 |
86 |
85 |
81 |
77 |
73 |
79 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380 |
81 |
81 |
82 |
83 |
82 |
80 |
79 |
75 |
81 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/13-3,0/3000/220-380 |
83 |
79 |
80 |
81 |
80 |
9 |
80 |
76 |
89 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/17-4,0/3000/220-380 |
80 |
80 |
80 |
79 |
79 |
78 |
80 |
76 |
88 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380 |
82 |
80 |
79 |
79 |
79 |
79 |
80 |
76 |
89 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380 |
93 |
90 |
89 |
89 |
89 |
88 |
90 |
86 |
99 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380 |
91 |
89 |
90 |
89 |
90 |
89 |
90 |
86 |
98 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380 |
84 |
89 |
89 |
89 |
90 |
89 |
90 |
86 |
99 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/09-3,0/3000/220-380 |
91 |
89 |
87 |
86 |
86 |
86 |
88 |
85 |
97 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/13-4,0/3000/220-380 |
93 |
89 |
88 |
89 |
90 |
89 |
89 |
87 |
99 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380 |
93 |
90 |
88 |
87 |
86 |
86 |
88 |
85 |
97 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380 |
96 |
93 |
91 |
93 |
94 |
93 |
93 |
90 |
102 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380 |
91 |
90 |
91 |
92 |
92 |
90 |
90 |
87 |
100 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380 |
93 |
90 |
90 |
90 |
91 |
90 |
91 |
88 |
100 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/37-3,0/3000/220-380 |
93 |
90 |
89 |
89 |
89 |
88 |
90 |
86 |
99 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/09-4,0/3000/220-380 |
95 |
92 |
91 |
91 |
91 |
90 |
92 |
88 |
100 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380 |
96 |
93 |
91 |
93 |
94 |
93 |
93 |
90 |
102 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380 |
94 |
90 |
89 |
89 |
89 |
89 |
90 |
87 |
99 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380 |
94 |
99 |
101 |
102 |
100 |
96 |
93 |
88 |
94 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/53-3,0/3000/220-380 |
79 |
84 |
86 |
86 |
85 |
81 |
77 |
73 |
79 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/57-4,0/3000/220-380 |
81 |
81 |
82 |
83 |
82 |
80 |
79 |
75 |
81 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380 |
83 |
79 |
80 |
81 |
80 |
9 |
80 |
76 |
89 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380 |
80 |
80 |
80 |
79 |
79 |
78 |
80 |
76 |
88 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/37-11,0/3000/380-660 |
82 |
80 |
79 |
79 |
79 |
79 |
80 |
76 |
89 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/41-15,0/3000/380-660 |
82 |
80 |
79 |
79 |
80 |
79 |
80 |
76 |
89 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660 |
83 |
79 |
80 |
81 |
80 |
79 |
8 |
76 |
89 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380 |
95 |
101 |
105 |
105 |
103 |
100 |
97 |
92 |
111 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380 |
80 |
8 |
90 |
90 |
88 |
84 |
81 |
76 |
95 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/33-11,0/3000/380-660 |
83 |
84 |
86 |
87 |
86 |
84 |
83 |
79 |
94 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/37-15,0/3000/380-660 |
85 |
83 |
82 |
83 |
83 |
82 |
83 |
79 |
92 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660 |
84 |
83 |
82 |
82 |
82 |
81 |
82 |
78 |
91 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/17-22,0/3000/380-660 |
87 |
84 |
83 |
82 |
83 |
83 |
83 |
79 |
92 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/21-30,0/3000/380-660 |
87 |
83 |
83 |
82 |
82 |
82 |
82 |
78 |
92 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380 |
96 |
102 |
109 |
109 |
108 |
103 |
101 |
96 |
114 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/42-3,0/1500/220-380 |
100 |
103 |
105 |
105 |
106 |
104 |
103 |
99 |
113 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/46-4,0/1500/220-380 |
81 |
86 |
94 |
93 |
92 |
88 |
85 |
81 |
99 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380 |
84 |
87 |
89 |
90 |
91 |
88 |
87 |
83 |
97 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380 |
88 |
87 |
85 |
87 |
87 |
86 |
87 |
82 |
96 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/29-11,0/3000/380-660 |
88 |
87 |
85 |
86 |
86 |
85 |
85 |
81 |
95 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/33-15,0/3000/380-660 |
91 |
88 |
86 |
85 |
85 |
86 |
85 |
81 |
96 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/37-22,0/3000/380-660 |
92 |
88 |
87 |
85 |
85 |
85 |
84 |
80 |
96 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/41-30,0/3000/380-660 |
71 |
77 |
85 |
84 |
83 |
79 |
76 |
72 |
90 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380 |
88 |
85 |
83 |
82 |
82 |
82 |
82 |
77 |
93 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380 |
93 |
90 |
88 |
87 |
87 |
85 |
85 |
77 |
97 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660 |
92 |
89 |
87 |
74 |
74 |
83 |
84 |
75 |
96 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/18-11,0/1500/380-660 |
93 |
90 |
88 |
86 |
86 |
84 |
84 |
77 |
97 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/22-15,0/1500/380-660 |
95 |
92 |
90 |
86 |
86 |
86 |
85 |
78 |
99 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660 |
97 |
94 |
92 |
88 |
88 |
88 |
87 |
80 |
101 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380 |
91 |
88 |
86 |
85 |
87 |
84 |
84 |
79 |
96 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380 |
93 |
90 |
88 |
87 |
87 |
85 |
85 |
77 |
97 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660 |
92 |
89 |
87 |
84 |
84 |
83 |
84 |
75 |
96 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/14-11,0/1500/380-660 |
95 |
92 |
90 |
87 |
87 |
86 |
86 |
77 |
99 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/18-15,0/1500/380-660 |
95 |
92 |
90 |
87 |
87 |
86 |
86 |
78 |
99 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660 |
97 |
94 |
92 |
89 |
88 |
87 |
87 |
80 |
101 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/94-22,0/1500/380-660 |
99 |
96 |
94 |
91 |
90 |
99 |
89 |
82 |
103 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660 |
82 |
81 |
93 |
85 |
84 |
80 |
79 |
77 |
91 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/30-11,0/1500/380-660 |
100 |
97 |
95 |
94 |
92 |
92 |
93 |
90 |
104 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/34-15,0/1500/380-660 |
97 |
98 |
99 |
95 |
94 |
91 |
90 |
86 |
104 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660 |
97 |
94 |
92 |
90 |
89 |
90 |
89 |
84 |
101 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/42-22,0/1500/380-660 |
98 |
95 |
93 |
92 |
91 |
91 |
91 |
87 |
102 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/18-30,0/1500/380-660 |
99 |
96 |
94 |
92 |
92 |
92 |
91 |
86 |
103 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/22-37,0/1500/380-660 |
100 |
97 |
95 |
93 |
93 |
93 |
91 |
87 |
104 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/55-4,0/1000/220-380 |
89 |
86 |
84 |
83 |
83 |
83 |
81 |
77 |
93 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660 |
91 |
88 |
86 |
84 |
84 |
84 |
83 |
78 |
95 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660 |
94 |
91 |
89 |
88 |
88 |
88 |
87 |
83 |
99 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/15-11,0/1000/380-660 |
82 |
84 |
82 |
80 |
78 |
75 |
74 |
69 |
89 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/19-15,0/1000/380-660 |
83 |
78 |
78 |
77 |
77 |
77 |
75 |
70 |
87 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660 |
81 |
78 |
76 |
75 |
75 |
75 |
74 |
69 |
86 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/58-22,0/1500/380-660 |
84 |
81 |
79 |
77 |
77 |
77 |
76 |
71 |
88 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/62-30,0/1500/380-660 |
85 |
82 |
80 |
79 |
79 |
78 |
77 |
73 |
90 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/14-37,0/1500/380-660 |
89 |
86 |
84 |
82 |
83 |
82 |
82 |
77 |
93 |
Электрические схемы подключения вентиляторов в сеть 380 В
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Вы ранее смотрели
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
