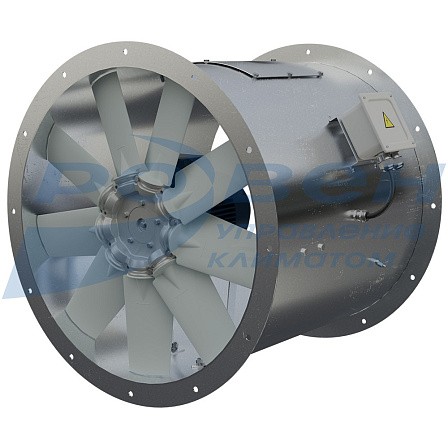

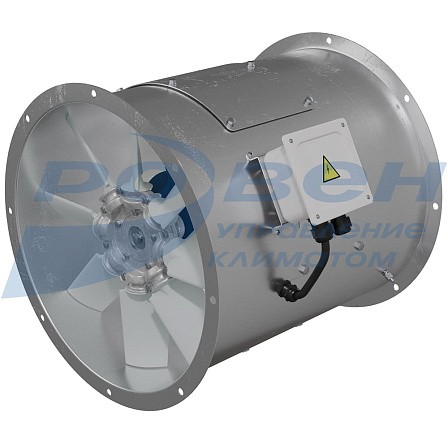

Вентилятор осевой напорный РОСА-500
Монтажная опора (МОП) является дополнительным элементом и в комплект поставки не входит.
Описание
- Осевые напорные вентиляторы
- Технологичная конструкция и значительная эффективность для обеспечения наддува и нагнетания
- Предназначены для создания избыточного давления для систем ПДВ
Конструктив
- Направление потока: IW - от колеса на двигатель или MW - от двигателя на колесо
- Типы корпуса: 10, 20, 30
- Материал корпуса оцинкованная сталь
- Рабочее колесо – осевая крыльчатка с лопатками из усиленного стекловолокном полиамида
Двигатель
- Трехфазный асинхронный электродвигатель
- Степень защиты электродвигателя не ниже IP 54
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69: У1 или У2 (для эксплуатации на открытом воздухе или под навесом)
- Температура окружающей среды от -45°С до +40°С
- Общепромышленное (О) исполнение
- Температура перемещаемой среды от -45°С до +40°С
- Перемещаемая среда не должна содержать:
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха
Дополнительная комплектация
1 - Вставка гибкая ВГК-РОСА
2 - Входной коллектор осевой ВКО-РОСА
3 - Переходник РОСА
4 - Клапан лепестковый КЛ-РОСА
5 - Козырек РОСА
6 - Решетка защитная БАСКЕТ-РОСА
7 - Монтажная опора МОП
8 - Виброизоляторы
* Дополнительные комплектующие в комплект поставки не входят.
Типы корпусов вентиляторов
Полная информация о вентиляторах РОСА-500 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 10
|
№ вент. |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
|
4,0 |
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
380 |
400 |
436 |
460 |
8 |
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
440 |
400 |
436 |
460 |
8 |
|
|
4,5 |
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
380 |
450 |
486 |
510 |
8 |
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
515 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
515 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
515 |
450 |
486 |
510 |
8 |
|
|
5,0 |
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
440 |
500 |
536 |
560 |
12 |
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
630 |
500 |
536 |
560 |
12 |
|
|
5,6 |
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
440 |
560 |
620 |
660 |
12 |
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
630 |
560 |
620 |
660 |
12 |
|
|
6,3 |
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
440 |
630 |
690 |
730 |
12 |
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
630 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
630 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
820 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
820 |
630 |
690 |
730 |
12 |
|
|
7,1 |
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
515 |
710 |
770 |
810 |
16 |
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
630 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
630 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
8,0 |
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
515 |
800 |
860 |
900 |
16 |
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
820 |
800 |
860 |
900 |
16 |
|
|
9,0 |
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
515 |
900 |
960 |
1035 |
16 |
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
820 |
900 |
960 |
1035 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
820 |
900 |
960 |
1035 |
16 |
|
|
10,0 |
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
515 |
1000 |
1070 |
1135 |
16 |
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
11,2 |
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
630 |
1120 |
1195 |
1255 |
16 |
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
950 |
1120 |
1195 |
1255 |
16 |
|
|
12,5 |
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
630 |
1250 |
1320 |
1385 |
16 |
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
950 |
1250 |
1320 |
1385 |
16 |
Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 20
|
№ вент. |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
480 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
492,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
755 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
770 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
977,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
977,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
807,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
807,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
8,0 |
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
9,0 |
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
765 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
1230 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
12,5 |
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
1262,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 30
|
№ вент. |
Наименование |
L, мм |
D |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
640 |
400 |
500 |
536 |
560 |
12 |
|
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
672,5 |
450 |
560 |
620 |
660 |
12 |
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
840 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
840 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
840 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
955 |
500 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
994 |
560 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
1082 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
1082 |
630 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
976,5 |
710 |
900 |
960 |
1000 |
16 |
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
1091,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
1091,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
8,0 |
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
1023 |
800 |
1000 |
1070 |
1135 |
16 |
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
1023 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
1023 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
1155 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
1155 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
1155 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
1288 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
1288 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
1288 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
9,0 |
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
1165 |
1000 |
1250 |
1320 |
1385 |
16 |
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
1358 |
1120 |
1400 |
1470 |
1540 |
24 |
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
1358 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
1678 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
12,5 |
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
1762,5 |
1250 |
1600 |
1680 |
1740 |
24 |
Технические
характеристики
|
№ вент. |
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг (тип корпуса) |
||
|
10 |
20 |
30 |
|||||
|
4,0 |
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
1,1 |
2840 |
2,63 |
23 |
28 |
33 |
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
33 |
38 |
43 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
35 |
40 |
45 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
44 |
49 |
54 |
|
|
4,5 |
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
1,1 |
2840 |
2,63 |
24 |
31 |
39 |
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
34 |
41 |
49 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
36 |
43 |
51 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
47 |
54 |
62 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
52 |
59 |
67 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
59 |
66 |
74 |
|
|
5,0 |
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
1,1 |
2840 |
2,63 |
27 |
36 |
46 |
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
36 |
45 |
55 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
37 |
46 |
56 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
48 |
57 |
67 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
53 |
62 |
72 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
60 |
69 |
79 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
75 |
85 |
95 |
|
|
5,6 |
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
38 |
48 |
59 |
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
40 |
50 |
61 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
51 |
61 |
72 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
56 |
66 |
77 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
64 |
74 |
85 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
78 |
88 |
99 |
|
|
6,3 |
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
48 |
62 |
80 |
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
60 |
74 |
92 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
64 |
78 |
96 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
72 |
86 |
104 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
89 |
103 |
121 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
11,0 |
2900 |
21,86 |
112 |
126 |
144 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
15,0 |
2930 |
30 |
160 |
176 |
192 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
18,5 |
2930 |
35,53 |
173 |
189 |
207 |
|
|
7,1 |
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
5,5 |
2900 |
11,1 |
75 |
95 |
118 |
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
91 |
111 |
134 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
11,0 |
2900 |
21,86 |
116 |
136 |
159 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
15,0 |
2930 |
30 |
163 |
183 |
206 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
18,5 |
2930 |
35,53 |
175 |
195 |
218 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
22,0 |
2940 |
42 |
221 |
241 |
263 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
30,0 |
2950 |
56 |
257 |
277 |
300 |
|
|
8,0 |
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
2,2 |
1410 |
5,3 |
66 |
90 |
118 |
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
3,0 |
1410 |
6,8 |
72 |
96 |
124 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
4,0 |
1435 |
8,8 |
77 |
101 |
129 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
5,5 |
1440 |
11,7 |
93 |
117 |
148 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
7,5 |
2895 |
14,9 |
96 |
120 |
148 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
11,0 |
2900 |
21,86 |
120 |
144 |
172 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
15,0 |
2930 |
30 |
169 |
193 |
221 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
22,0 |
2940 |
42 |
226 |
250 |
278 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
30,0 |
2950 |
56 |
262 |
286 |
314 |
|
|
9,0 |
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
4,0 |
1435 |
8,8 |
92 |
119 |
149 |
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
5,5 |
1440 |
11,7 |
109 |
136 |
166 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
7,5 |
1450 |
15,71 |
139 |
166 |
196 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
11,0 |
1460 |
22,78 |
151 |
178 |
208 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
15,0 |
1460 |
30 |
208 |
235 |
265 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
230 |
257 |
287 |
|
|
10,0 |
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
4,0 |
1435 |
8,8 |
97 |
132 |
177 |
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
5,5 |
1440 |
11,7 |
116 |
141 |
186 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
7,5 |
1450 |
15,71 |
145 |
180 |
225 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
11,0 |
1460 |
22,78 |
157 |
192 |
237 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
15,0 |
1460 |
30 |
217 |
252 |
297 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
237 |
272 |
317 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
267 |
302 |
347 |
|
|
11,2 |
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
7,5 |
1450 |
15,71 |
153 |
193 |
243 |
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
11,0 |
1460 |
22,78 |
166 |
206 |
256 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
15,0 |
1460 |
30 |
228 |
268 |
318 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
248 |
288 |
338 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
276 |
316 |
366 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
305 |
345 |
395 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
37,0 |
1475 |
70,2 |
389 |
429 |
479 |
|
|
12,5 |
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
4,0 |
960 |
9,75 |
139 |
189 |
259 |
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
5,5 |
960 |
12,9 |
158 |
208 |
278 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
7,5 |
970 |
17,2 |
175 |
225 |
295 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
11,0 |
970 |
24,5 |
238 |
288 |
358 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
15,0 |
970 |
31,6 |
274 |
324 |
394 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
261 |
311 |
381 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
288 |
338 |
408 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
316 |
366 |
436 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
37,0 |
1475 |
70,2 |
404 |
454 |
524 |
|
Шумовые характеристики
|
№ вент. |
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
4,0 |
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
84 |
84 |
83 |
84 |
83 |
83 |
83 |
80 |
92 |
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
87 |
84 |
82 |
82 |
82 |
82 |
83 |
79 |
92 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
88 |
84 |
83 |
82 |
82 |
82 |
83 |
79 |
92 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
75 |
72 |
70 |
70 |
70 |
70 |
71 |
67 |
80 |
|
|
4,5 |
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
88 |
85 |
83 |
83 |
81 |
81 |
83 |
80 |
93 |
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
88 |
85 |
83 |
82 |
83 |
82 |
84 |
81 |
93 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
90 |
86 |
85 |
85 |
87 |
86 |
86 |
84 |
95 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
91 |
86 |
86 |
86 |
87 |
87 |
87 |
84 |
96 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
90 |
87 |
86 |
86 |
86 |
85 |
86 |
83 |
96 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
88 |
90 |
91 |
92 |
90 |
90 |
99 |
87 |
99 |
|
|
5,0 |
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
93 |
90 |
89 |
89 |
89 |
88 |
90 |
86 |
99 |
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
91 |
89 |
90 |
89 |
90 |
89 |
90 |
86 |
98 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
84 |
89 |
89 |
89 |
90 |
89 |
90 |
86 |
99 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
91 |
89 |
87 |
86 |
86 |
86 |
88 |
85 |
97 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
93 |
89 |
88 |
89 |
90 |
89 |
89 |
87 |
99 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
93 |
90 |
88 |
87 |
86 |
86 |
88 |
85 |
97 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
96 |
93 |
91 |
93 |
94 |
93 |
93 |
90 |
102 |
|
|
5,6 |
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
91 |
90 |
91 |
92 |
92 |
90 |
90 |
87 |
100 |
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
93 |
90 |
90 |
90 |
91 |
90 |
91 |
88 |
100 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
93 |
90 |
89 |
89 |
89 |
88 |
90 |
86 |
99 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
95 |
92 |
91 |
91 |
91 |
90 |
92 |
88 |
100 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
96 |
93 |
91 |
93 |
94 |
93 |
93 |
90 |
102 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
94 |
90 |
89 |
89 |
89 |
89 |
90 |
87 |
99 |
|
|
6,3 |
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
94 |
99 |
101 |
102 |
100 |
96 |
93 |
88 |
94 |
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
79 |
84 |
86 |
86 |
85 |
81 |
77 |
73 |
79 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
81 |
81 |
82 |
83 |
82 |
80 |
79 |
75 |
81 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
83 |
79 |
80 |
81 |
80 |
9 |
80 |
76 |
89 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
80 |
80 |
80 |
79 |
79 |
78 |
80 |
76 |
88 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
82 |
80 |
79 |
79 |
79 |
79 |
80 |
76 |
89 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
82 |
80 |
79 |
79 |
80 |
79 |
80 |
76 |
89 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
83 |
79 |
80 |
81 |
80 |
79 |
80 |
76 |
89 |
|
|
7,1 |
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
95 |
101 |
105 |
105 |
103 |
100 |
97 |
92 |
111 |
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
80 |
8 |
90 |
90 |
88 |
84 |
81 |
76 |
95 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
83 |
84 |
86 |
87 |
86 |
84 |
83 |
79 |
94 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
85 |
83 |
82 |
83 |
83 |
82 |
83 |
79 |
92 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
84 |
83 |
82 |
82 |
82 |
81 |
82 |
78 |
91 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
87 |
84 |
83 |
82 |
83 |
83 |
83 |
79 |
92 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
87 |
83 |
83 |
82 |
82 |
82 |
82 |
78 |
92 |
|
|
8,0 |
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
96 |
102 |
109 |
109 |
108 |
103 |
101 |
96 |
114 |
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
100 |
103 |
105 |
105 |
106 |
104 |
103 |
99 |
113 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
81 |
86 |
94 |
93 |
92 |
88 |
85 |
81 |
99 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
84 |
87 |
89 |
90 |
91 |
88 |
87 |
83 |
97 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
88 |
87 |
85 |
87 |
87 |
86 |
87 |
82 |
96 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
88 |
87 |
85 |
86 |
86 |
85 |
85 |
81 |
95 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
91 |
88 |
86 |
85 |
85 |
86 |
85 |
81 |
96 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
92 |
88 |
87 |
85 |
85 |
85 |
84 |
80 |
96 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
71 |
77 |
85 |
84 |
83 |
79 |
76 |
72 |
90 |
|
|
9,0 |
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
88 |
85 |
83 |
82 |
82 |
82 |
82 |
77 |
93 |
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
93 |
90 |
88 |
87 |
87 |
85 |
85 |
77 |
97 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
92 |
89 |
87 |
74 |
74 |
83 |
84 |
75 |
96 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
93 |
90 |
88 |
86 |
86 |
84 |
84 |
77 |
97 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
95 |
92 |
90 |
86 |
86 |
86 |
85 |
78 |
99 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
97 |
94 |
92 |
88 |
88 |
88 |
87 |
80 |
101 |
|
|
10,0 |
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
91 |
88 |
86 |
85 |
87 |
84 |
84 |
79 |
96 |
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
93 |
90 |
88 |
87 |
87 |
85 |
85 |
77 |
97 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
92 |
89 |
87 |
84 |
84 |
83 |
84 |
75 |
96 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
95 |
92 |
90 |
87 |
87 |
86 |
86 |
77 |
99 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
95 |
92 |
90 |
87 |
87 |
86 |
86 |
78 |
99 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
97 |
94 |
92 |
89 |
88 |
87 |
87 |
80 |
101 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
99 |
96 |
94 |
91 |
90 |
99 |
89 |
82 |
103 |
|
|
11,2 |
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
82 |
81 |
93 |
85 |
84 |
80 |
79 |
77 |
91 |
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
100 |
97 |
95 |
94 |
92 |
92 |
93 |
90 |
104 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
97 |
98 |
99 |
95 |
94 |
91 |
90 |
86 |
104 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
97 |
94 |
92 |
90 |
89 |
90 |
89 |
84 |
101 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
98 |
95 |
93 |
92 |
91 |
91 |
91 |
87 |
102 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
99 |
96 |
94 |
92 |
92 |
92 |
91 |
86 |
103 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
100 |
97 |
95 |
93 |
93 |
93 |
91 |
87 |
104 |
|
|
12,5 |
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
89 |
86 |
84 |
83 |
83 |
83 |
81 |
77 |
93 |
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
91 |
88 |
86 |
84 |
84 |
84 |
83 |
78 |
95 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
94 |
91 |
89 |
88 |
88 |
88 |
87 |
83 |
99 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
82 |
84 |
82 |
80 |
78 |
75 |
74 |
69 |
89 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
83 |
78 |
78 |
77 |
77 |
77 |
75 |
70 |
87 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
81 |
78 |
76 |
75 |
75 |
75 |
74 |
69 |
86 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
84 |
81 |
79 |
77 |
77 |
77 |
76 |
71 |
88 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
85 |
82 |
80 |
79 |
79 |
78 |
77 |
73 |
90 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
89 |
86 |
84 |
82 |
83 |
82 |
82 |
77 |
93 |
|
Электрические схемы подключения вентиляторов в сеть 380 В
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
