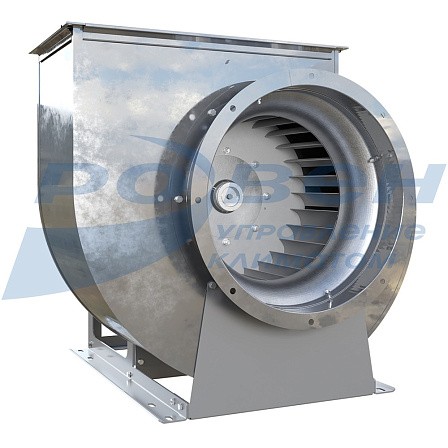

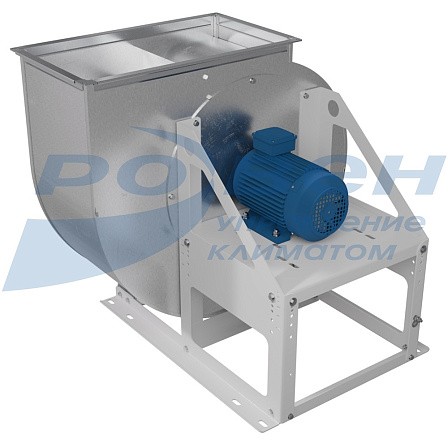

Вентилятор радиальный ВРВ специального назначения

Модернизированные радиальные вентиляторы среднего давления с увеличенным выходным фланцем прямоугольной формы.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Описание

Модернизированные радиальные вентиляторы среднего давления с увеличенным выходным фланцем прямоугольной формы

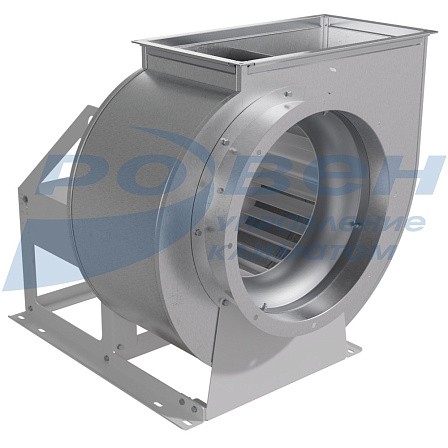

Конструктив

Корпус в виде улитки
Углы поворота корпуса: 0°, 45°, 90°, 270°, 315°
Левое (Л) или правое (Пр) направление вращения рабочего колеса/положение корпуса
Тип рабочего колеса «РВ» с загнутыми вперед лопатками
Материалы корпуса и рабочего колеса зависят от исполнения

Двигатель

Трехфазный асинхронный электродвигатель
Степень защиты электродвигателя не ниже IP 54

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150-69: У2 (для эксплуатации под навесом). Допускается эксплуатация в У1 (на открытом воздухе) при комплектации кожухом электродвигателя или двигателем У1
Температура окружающей среды от -45°С до +40°С
Перемещаемая среда не должна содержать:

- липких веществ, волокнистых материалов, пыли и других твердых примесей в концентрации 100 мг/м³
- взрывоопасных веществ под избыточным давлением или нагревающихся выше температуры их самовоспламенения
- пары и газы, вызывающие ускоренную коррозию материалов и покрытий указанных исполнений

Для изделий из нержавеющей стали (К1) не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты) и морской водой
Для изделий из алюминиевых сплавов (Ex2) не допускается контакт с окислами железа

Таблица исполнений

Исполнение	Температура перемещаемой среды, °С	Материал	Назначение	Маркировка взрывозащиты*	Группы взрывоопасной среды	Классы взрывоопасных зон помещения
Теплостойкое Т200	от -45 до +200	Оцинкованная/ Углеродистая сталь	Для перемещения воздуха и других газопаровоздушных смесей,с максимальной температурой до +200 °С	-	-	-
Коррозионностойкое теплостойкое К1Т200	от -45 до +200	Нержавеющая сталь	Для перемещения агрессивных невзрывоопасных воздушных смесей	-	-	-
Коррозионностойкое К1	от -45 до +80	Нержавеющая сталь		-	-	-
Взрывозащищенное Ex1	от -45 до +80	Углеродистая/ оцинкованная сталь, латунь	Для применения в потенциально взрывоопасной газовой среде категорий IIА, IIВ, IIС (кроме взрывоопасных смесей с воздухом: коксового газа категории IIВ группы Т1; окиси пропилена, окиси этилена, формальдегида, этилтрихлорэтилена, этилена категории IIВ группы Т2; винилтрихлорсилена, этилхлорсилена категории IIB группы Т3)	1Ех h IIС Т4 Gb Х 1Ех h IIВ Т4 Gb Х	Т4	1 и 2
Взрывозащищенное Ex2	от -45 до +80	Алюминиевые сплавы		1Ех h IIС Т4 Gb Х 1Ех h IIВ Т4 Gb Х	Т4	1 и 2
Взрывозащищенное теплостойкое Ex1Т200	от -45 до +200	Углеродистая/ оцинкованная сталь, латунь		1Ех h IIС Т2 Gb Х 1Ех h IIВ Т2 Gb Х	Т2	1 и 2
Взрывозащищенное коррозионностойкое ExК1	от -45 до +80	Нержавеющая сталь/ латунь		1Ех h IIС Т4 Gb Х 1Ех h IIВ Т4 Gb Х	Т4	1 и 2
Взрывозащищенное коррозионностойкое теплостойкое ExК1Т200	от -45 до +200	Нержавеющая сталь/ латунь		1Ех h IIС Т2 Gb Х 1Ех h IIВ Т2 Gb Х	Т2	1 и 2

* Подгруппа газа IIC или IIB зависит от подгруппы газа применяемого комплектующего оборудования (электродвигателя).

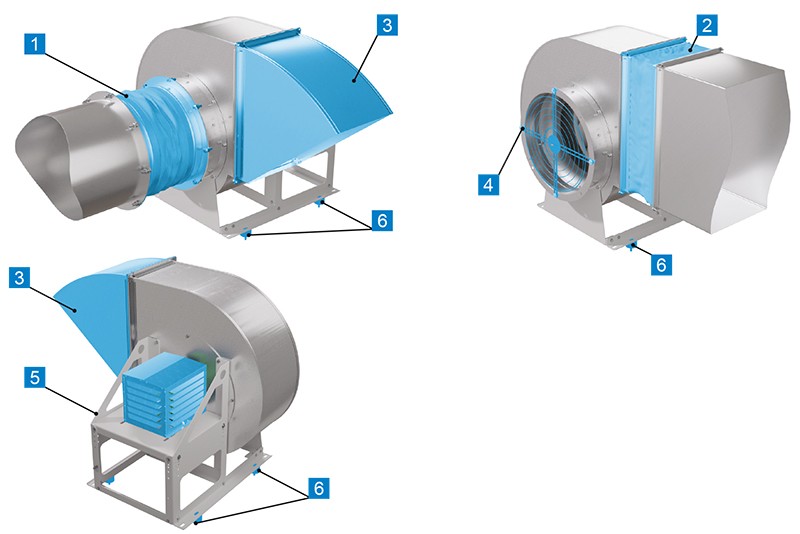

Дополнительная комплектация

ВРВ спец_допы.jpg

1 - Вставка гибкая круглая ВГК-ВРН/ВРВ
2 - Вставка гибкая прямоугольная ВГП-ВРН/ВРВ
3 - Козырёк защитный Козырек-ВРН/ВРВ
4 - Решетка защитная БАСКЕТ-ВРН/ВРВ
5 - Кожух ЭД-ВРН/ВРВ
6 - Виброизоляторы

* Дополнительные комплектующие в комплект поставки не входят.

Полная информация о вентиляторах ВРВ специального исполнения в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Вентиляторы радиальные ВРВ специального назначения.pdf

1,01 МБ Скачать

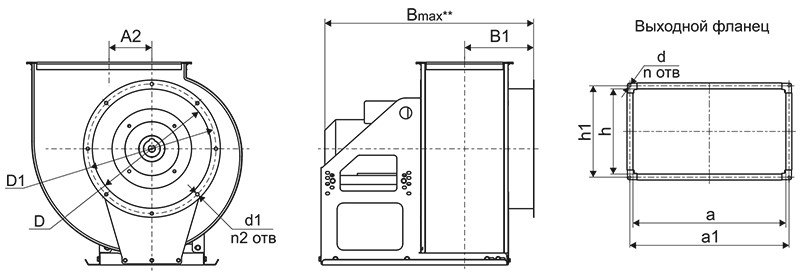

Габаритные и присоединительные размеры

ВРВ спец_чертеж 1.jpg

Наименование	А2	В max*	В1	D	D1	d	d1	a	а1	h	h1	n	n2
ВРВ-2,0	74	555	162	213	235	9,5	11	255	275	140	160	4	8
ВРВ-2,5	85	617	179	250	289	9,5	11	326	346	178	198	4	8
ВРВ-3,15	115	639	200	315	349	9,5	11	400	420	220	240	4	8
ВРВ-4,0	144	785	232	400	434	9,5	11	513	533	284	304	4	8
ВРВ-5,0	178	1094	271	500	534	11	11	644	673	356	385	4	16
ВРВ-6,3	230,5	1240	349	630	665	11	11	802	831	444	473	4	16
ВРВ-8,0	295	1780	434	800	829	11	11	1010	1039	566	595	4	16

* Максимальный размер по самому большому двигателю в соответствующем типоразмере вентилятора.

Габаритные и присоединительные размеры вентиляторов в зависимости от положения корпуса

ВРН_О_габариты 2.jpg

Наименование	А*					А1					H max*					H1					H2 max*
Наименование	0°	45°	90°	270°	315°	0°	45°	90°	270°	315°	0°	45°	90°	270°	315°	0°	45°	90°	270°	315°	0°	45°	90°	270°	315°
ВРВ-2,0	374	355	337	337	434	154	164	159	159	267	359	467	420	434	444	200	200	200	280	280	159	267	220	154	164
ВРВ-2,5	457	434	403	403	522	189	199	183	183	318	423	558	508	529	539	240	240	240	340	340	183	318	268	189	199
ВРВ-3,15	574	531	504	504	655	239	233	226	226	396	536	706	645	650	643	310	310	310	410	410	226	396	335	233	233
ВРВ-4,0	723	676	643	643	829	303	298	290	290	501	680	891	810	773	768	390	390	390	470	470	290	501	420	303	298
ВРВ-5,0	906	840	790	790	1029	377	369	350	350	621	860	1131	1038	958	949	510	510	510	580	580	350	621	528	378	369
ВРВ-6,3	1136	1038	984	984	1285	476	443	429	429	769	1054	1394	1285	1222	1189	625	625	625	746	746	429	769	660	476	443
ВРВ-8,0	1435	1308	1239	1239	1619	604	554	535	535	965	1331	1767	1633	1497	1448	795	795	795	895	895	536	972	838	602	553

* Максимальный размер при различных положениях корпуса.

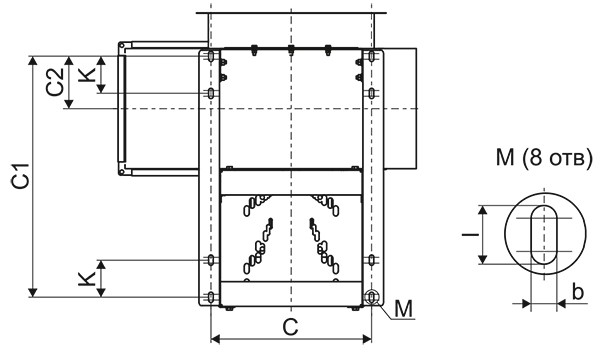

Габаритные и присоединительные размеры основания рамы вентиляторов

ВРВ спец_чертеж 2.jpg

Наименование	С	С1	С2	bxl	k
ВРВ-2,0	275	330	48	8х14	70
ВРВ-2,5	295	330	71	8х18	70
ВРВ-3,15	332,5	395	60	8х18	75
ВРВ-4,0	456	610	128	8х22	90
ВРВ-5,0	586	695	100	11х22	100
ВРВ-6,3	550	830	200	11х22	110
ВРВ-8,0	800	1195/1485*	222	11х22	125

* Размер указан для вентилятора ВРВ-8,0-Х*-РВ-110,0/1000/380-660

Технические характеристики

Наименование	N, кВт	n, об/мин	Ток при 380В, А	Габарит эл. двигателей АИР/АИМЛ**	Масса max, кг	Виброопора тип ЕС (А)
Наименование	N, кВт	n, об/мин	Ток при 380В, А	Габарит эл. двигателей АИР/АИМЛ**	Масса max, кг	Кол-во	Тип
ВРВ-2,0-Х*РВ-0,18/1500/220-380	0,18	1310	0,67	56	15,8	4	20*25 (A) М6
ВРВ-2,0-Х*РВ-2,2/3000/220-380	2,2	2855	4,85	80	30,9	4	20*25 (A) М6
ВРВ-2,5-Х*-РВ-0,75/1500/220-380	0,75	1390	2,11	71	24,6	4	20*25 (A) М6
ВРВ-2,5-Х*-РВ-5,5/3000/220-380	5,5	2900	11,1	100	55,1	4	20*20(A) М6
ВРВ-3,15-Х*-РВ-0,25/750/220-380	0,25	645	1,1	71	34	4	20*25(A) М6
ВРВ-3,15-Х*-РВ-0,55/1000/220-380	0,55	880	1,79	71	31,8	4	20*25(A) М6
ВРВ-3,15-Х*-РВ-2,2/1500/220-380	2,2	1410	5,3	90	50,7	4	20*20(A) М6
ВРВ-4,0-Х*-РВ-1,1/750/220-380	1,1	680	3,36	90	69,5	4	20*15(A) М6
ВРВ-4,0-Х*-РВ-2,2/1000/220-380	2,2	935	5,6	100	81,6	4	30*25(A) М8
ВРВ-4,0-Х*-РВ-7,5/1500/380-660	7,5	1450	15,71	132	111,8	4	30*25(A) М8
ВРВ-5,0-Х*-РВ-3,0/750/220-380	3,0	710	8,15	112	114,1	4	30*15(A) М8
ВРВ-5,0-Х*-РВ-7,5/1000/380-660	7,5	970	17,2	132	192	4	30*15(A) М8
ВРВ-5,0-Х*-РВ-30,0/1500/380-660	30,0	1470	57,6	180	323,1	4	40*30(A) М10
ВРВ-6,3-Х*-РВ-11,0/750/380-660	11,0	730	26	160	275,7	4	40*30(A) М10
ВРВ-6,3-Х*-РВ-30,0/1000/380-660	30,0	980	60	225	416,7	4	50*40(A) М10
ВРВ-8,0-Х*-РВ-45,0/750/380-660	45,0	740	94	250	709	8	60*40(A) М12
ВРВ-8,0-Х*-РВ-110,0/1000/380-660	110,0	985	207	315	1254	8	70*60(A) М10

* В этом месте необходимо указать исполнение вентилятора: Т200, К1, К1Т200, Ex1, Ex2, ExК1, Ex1Т200, ExК1Т200.
** АИМЛ для вентиляторов во взрывозащищенном исполнении (Ex1, Ex2, ExК1, Ex1Т200, ExК1Т200).
*** Вентиляторы исполнений Ex1, Ex2, ExК1, Ex1Т200, ExК1Т200 с габаритом электродвигателя 56 не изготавливаются.

Шумовые характеристики

Наименование	Уровень звуковой мощности, дБ в октавных полосах частот, Гц							Общий, дБа
Наименование	125	250	500	1000	2000	4000	8000	Общий, дБа
ВРВ-2,0-Х*РВ-0,18/1500/220-380	66	68	63	62	58	49	45	71
ВРВ-2,0-Х*РВ-2,2/3000/220-380	86	88	83	82	78	69	65	91
ВРВ-2,5-Х*-РВ-0,75/1500/220-380	73	75	70	69	65	56	52	78
ВРВ-2,5-Х*-РВ-5,5/3000/220-380	93	96	90	89	85	77	72	99
ВРВ-3,15-Х*-РВ-0,25/750/220-380	68	70	71	69	62	58	53	72
ВРВ-3,15-Х*-РВ-0,55/1000/220-380	74	76	77	75	68	64	59	78
ВРВ-3,15-Х*-РВ-2,2/1500/220-380	86	88	89	87	80	76	71	90
ВРВ-4,0-Х*-РВ-1,1/750/220-380	75	77	72	71	67	58	54	80
ВРВ-4,0-Х*-РВ-2,2/1000/220-380	84	86	87	85	78	74	69	88
ВРВ-4,0-Х*-РВ-7,5/1500/380-660	94	96	97	95	88	84	79	98
ВРВ-5,0-Х*-РВ-3,0/750/220-380	85	87	88	86	79	79	70	89
ВРВ-5,0-Х*-РВ-7,5/1000/380-660	94	96	97	95	88	84	79	98
ВРВ-5,0-Х*-РВ-30,0/1500/380-660	104	106	107	105	98	94	89	108
ВРВ-6,3-Х*-РВ-11,0/750/380-660	92	95	89	88	84	76	71	98
ВРВ-6,3-Х*-РВ-30,0/1000/380-660	100	102	97	96	92	83	79	105
ВРВ-8,0-Х*-РВ-45,0/750/380-660	103	105	106	104	97	93	88	107
ВРВ-8,0-Х*-РВ-110,0/1000/380-660	111	113	114	112	105	101	96	115

* В этом месте необходимо указать исполнение вентилятора: Т200, К1, К1Т200, Ex1, Ex2, ExК1, Ex1Т200, ExК1Т200.

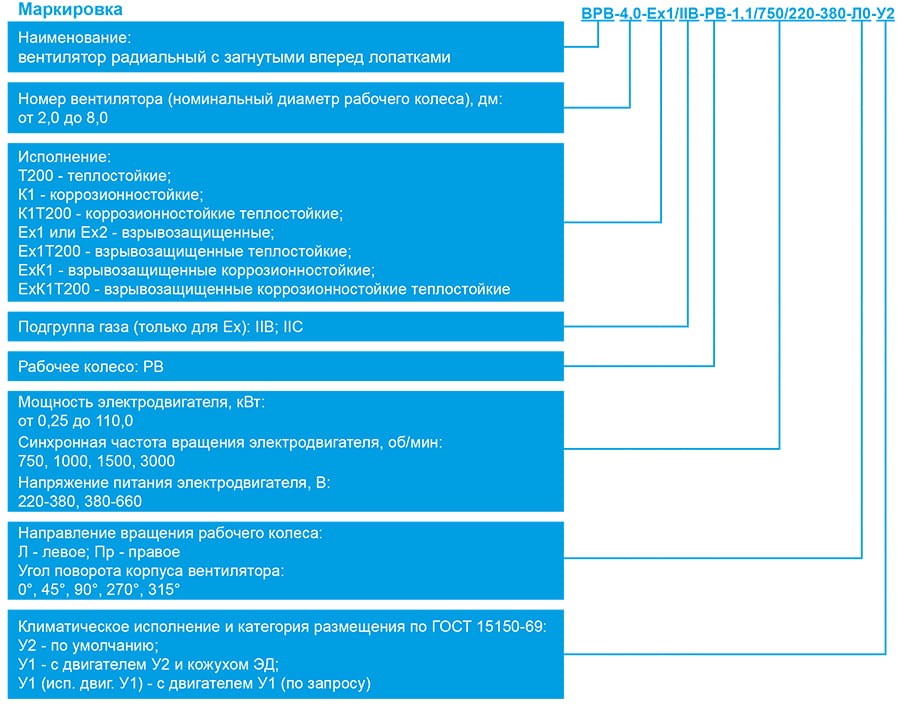

ВРВ спец_маркировка.jpg

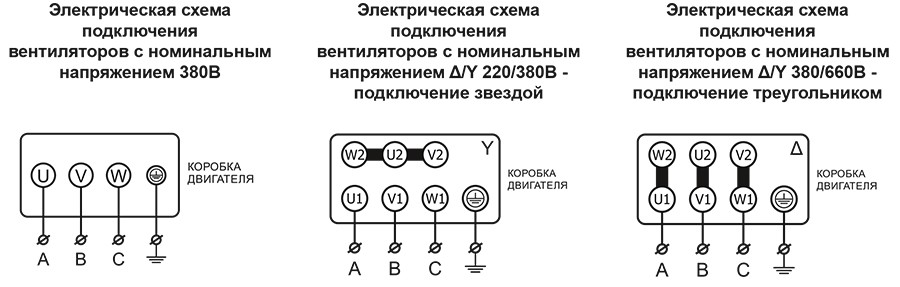

Электрическая схема подключения

* В вентиляторах с номинальным напряжением Δ/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-Δ.
Рекомендуемая схема подключения зависит от исполнения двигателя. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
