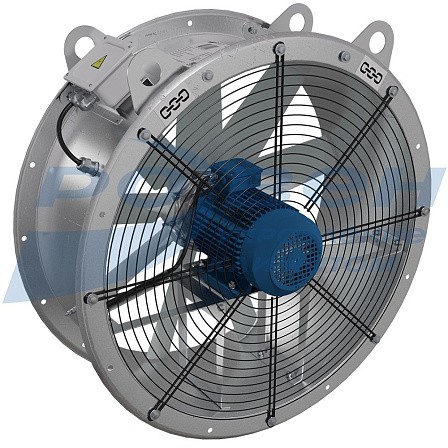

Напорный осевой вентилятор РОСА-VGT-10S
Напорные осевые вентиляторы РОСА-VGT/10S – предназначены для циркуляции воздуха в период хранения овощной продукции в хранилищах и способны функционировать в течение длительного времени, при этом затрачивая на работу минимум электроэнергии.
Вентиляторы обеспечивают равномерное распределение воздушных масс в среде хранимой овощной продукции, пропускают необходимые объемы воздуха, предотвращают образование конденсата и излишков углекислого газа, одновременно обеспечивая передачу и распределение необходимой влажности.
Необходимая мощность вентиляторов должна соответствовать расчетным требованиям для хранения определенного вида овощей, под каждую технологию хранения необходимо подбирать различные характеристики вентиляторов.
Вентиляторы состоят из рабочего колеса с регулируемым углом установки лопаток, цельносварного цилиндрического корпуса, выполненного из оцинкованной стали и асинхронного электродвигателя, размещенного в корпусе на подмоторной раме.
Корпус вентилятора выполнен в виде цилиндрической обечайки из оцинкованной стали на специализированном оборудовании с высокой точностью кругового сечения. С двух сторон корпуса расположены фланцы унифицированных размеров. Лопатки изготавливаются в 2х вариантах: PAG - из полиамида, AL - из алюминиевых сплавов.
Регулировка угла установки лопаток рабочего колеса производится в момент первичной сборки. Лопатки выполнены объемными, литьем под давлением, что обеспечивает прочность и устойчивость колеса при высоких окружных скоростях.
Пример использования вентиляторов
Технические характеристики вентиляторов РОСА-VGT/10S с колесом PAG
|
№ вент |
Наименование |
Nдв, кВт |
n, |
Ток, А при 380В |
Масса, кг |
|
6,3 |
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
0,75 |
1500 |
2,05 |
30,7 |
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
39,6 |
|
|
7,1 |
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
44,2 |
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
46,4 |
|
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
46,4 |
|
|
8,0 |
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
45,8 |
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
48,0 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
59,6 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
67,5 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
73,1 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
86,0 |
|
|
9,0 |
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
80,9 |
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
85,7 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
97,5 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
129,1 |
|
|
10,0 |
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
90,5 |
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
102,6 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
134,4 |
|
|
11,2 |
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
112,9 |
|
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
143,5 |
|
|
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
155,5 |
|
|
12,5 |
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
155,3 |
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
167,3 |
|
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 |
15,0 |
1500 |
30 |
222,2 |
Технические характеристики вентиляторов РОСА-VGT/10S с колесом AL
|
№ вент |
Наименование |
Nдв, кВт |
n, |
Ток, А при 380В |
Масса, кг |
|
6,3 |
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/AL/610-А/0,75/1500/220-380/1-У2 |
0,75 |
1500 |
2,05 |
35,6 |
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/AL/614-А/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
44,5 |
|
|
7,1 |
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/354-А/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
48,4 |
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/358-А/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
50,6 |
|
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/362-А/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
50,6 |
|
|
8,0 |
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
49,6 |
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/850-А/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
51,8 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/922-А/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
67,0 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/890-А/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
75,0 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/954-А/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
84,2 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/989-А/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
99,7 |
|
|
9,0 |
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/546-А/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
83,6 |
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/550-А/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
88,4 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/554-А/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
100,3 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/518-А/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
135,0 |
|
|
10,0 |
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/342-А/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
93,1 |
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/346-А/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
105,2 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/314-А/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
140,0 |
|
|
11,2 |
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/330-А/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
118,0 |
|
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/298-А/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
146,9 |
|
|
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/302-А/11/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
158,9 |
|
|
12,5 |
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/90-А/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
158,6 |
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/94-А/11/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
170,6 |
|
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/126-А/15/1500/380-660/1-У2 |
15,0 |
1500 |
30 |
227,2 |
Производительность вентиляторов РОСА-VGT/10S при заданном статическом давлении, м3/ч
|
№ вент |
Наименование |
Статическое давление, кПа |
|||||||||
|
0 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
||
|
6,3 |
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
12000 |
9760 |
8200 |
5950 |
3240 |
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/AL/610-А/0,75/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
13800 |
11500 |
9950 |
7190 |
3950 |
|
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/AL/614-А/1,1/1500/220-380/1-У2 |
|||||||||||
|
7,1 |
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
14300 |
11600 |
10000 |
8130 |
5560 |
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/354-А/1,1/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
18000 |
14800 |
13200 |
10800 |
8010 |
|
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/358-А/1,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 |
20500 |
17800 |
16000 |
13500 |
9150 |
|
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/362-А/1,5/1500/220-380/1-У2 |
|||||||||||
|
8,0 |
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
18800 |
14000 |
10500 |
5950 |
3150 |
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 |
23100 |
18100 |
15000 |
9040 |
5680 |
|
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/850-А/1,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 |
29800 |
26700 |
25100 |
23100 |
20800 |
16400 |
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/922-А/2,2/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
29800 |
26800 |
25100 |
23100 |
20850 |
16700 |
|
|
|
|
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/890-А/3,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
32100 |
30000 |
28700 |
27400 |
25800 |
23900 |
21300 |
|
|
|
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/954-А/4,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
35600 |
33600 |
32500 |
31300 |
30000 |
28500 |
26500 |
|
|
|
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/989-А/5,5/1500/220-380/1-У2 |
|||||||||||
|
9,0 |
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
35100 |
31750 |
29800 |
27600 |
25100 |
22100 |
17200 |
|
|
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/546-А/3,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
39000 |
36250 |
34200 |
32100 |
29600 |
26500 |
22600 |
17300 |
|
|
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/550-А/4,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
42700 |
39200 |
37450 |
35300 |
32900 |
29900 |
25500 |
18700 |
|
|
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/554-А/5,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 |
44800 |
42250 |
41100 |
39850 |
38700 |
37400 |
35900 |
34000 |
32000 |
29100 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/518-А/7,5/1500/380-660/1-У2 |
|||||||||||
|
10,0 |
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
39700 |
36100 |
34000 |
31800 |
29600 |
26900 |
23700 |
19000 |
15700 |
13200 |
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/342-А/4,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
44600 |
40800 |
38600 |
36300 |
33900 |
31200 |
27900 |
22650 |
18600 |
15600 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/346-А/5,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 |
50000 |
47700 |
46600 |
45300 |
43900 |
42600 |
40800 |
39000 |
36700 |
33300 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/314-А/7,5/1500/380-660/1-У2 |
|||||||||||
|
11,2 |
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 |
40300 |
37000 |
35500 |
33800 |
32100 |
30300 |
28400 |
26100 |
23900 |
21700 |
|
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/330-А/5,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 |
48200 |
44700 |
43400 |
41700 |
40000 |
38300 |
36500 |
34300 |
32100 |
29600 |
|
|
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/298-А/7,5/1500/380-660/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 |
62300 |
58700 |
57100 |
55200 |
53600 |
51600 |
49700 |
47400 |
45400 |
42300 |
|
|
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/302-А/11/1500/380-660/1-У2 |
|||||||||||
|
12,5 |
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 |
50900 |
46100 |
43700 |
41300 |
38700 |
36100 |
33200 |
30100 |
26500 |
22600 |
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/90-А/7,5/1500/380-660/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 |
68600 |
64900 |
63000 |
60500 |
58100 |
55300 |
52800 |
49700 |
46300 |
42200 |
|
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/94-А/11/1500/380-660/1-У2 |
|||||||||||
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 |
72100 |
68900 |
67200 |
65700 |
63900 |
62100 |
60100 |
58200 |
56000 |
53000 |
|
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/126-А/15/1500/380-660/1-У2 |
|||||||||||
Габаритные и присоединительные размеры вентиляторов РОСА-VGT/10S с колесом PAG
|
№ вент |
Наименование |
D1 |
D2 |
D3 |
L |
L1 |
n |
|
6,3 |
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
630 |
690 |
730 |
250 |
329 |
12 |
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
630 |
690 |
730 |
290 |
364,5 |
12 |
|
|
7,1 |
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
369,5 |
16 |
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
387,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
387,5 |
16 |
|
|
8,0 |
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
800 |
860 |
900 |
300 |
369,5 |
16 |
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 |
800 |
860 |
900 |
300 |
387,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 |
800 |
860 |
900 |
350 |
443,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
800 |
860 |
900 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
800 |
860 |
900 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
800 |
860 |
900 |
410 |
507,5 |
16 |
|
|
9,0 |
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
380 |
475 |
16 |
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
410 |
507,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 |
900 |
960 |
1035 |
410 |
531 |
16 |
|
|
10,0 |
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
380 |
475 |
16 |
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
410 |
507,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
410 |
531 |
16 |
|
|
11,2 |
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 |
1120 |
1195 |
1225 |
410 |
507 |
16 |
|
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 |
1120 |
1195 |
1225 |
455 |
543,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 |
1120 |
1195 |
1225 |
455 |
587 |
16 |
|
|
12,5 |
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
440 |
561 |
16 |
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
440 |
561 |
16 |
|
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
485 |
669 |
16 |
Габаритные и присоединительные размеры вентиляторов РОСА-VGT/10S с колесом AL
|
№ вент |
Наименование |
D1 |
D2 |
D3 |
L |
L1 |
n |
|
6,3 |
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/AL/610-А/0,75/1500/220-380/1-У2 |
630 |
690 |
730 |
250 |
329 |
12 |
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/AL/614-А/1,1/1500/220-380/1-У2 |
630 |
690 |
730 |
290 |
364,5 |
12 |
|
|
7,1 |
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/354-А/1,1/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
369,5 |
16 |
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/358-А/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
387,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/AL/362-А/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
387,5 |
16 |
|
|
8,0 |
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 |
800 |
860 |
900 |
300 |
369,5 |
16 |
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/850-А/1,5/1500/220-380/1-У2 |
800 |
860 |
900 |
300 |
387,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/922-А/2,2/1500/220-380/1-У2 |
800 |
860 |
900 |
350 |
443,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/890-А/3,0/1500/220-380/1-У2 |
800 |
860 |
900 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/954-А/4,0/1500/220-380/1-У2 |
800 |
860 |
900 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/AL/989-А/5,5/1500/220-380/1-У2 |
800 |
860 |
900 |
410 |
507,5 |
16 |
|
|
9,0 |
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/546-А/3,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
380 |
475 |
16 |
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/550-А/4,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/554-А/5,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
410 |
507,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/AL/518-А/7,5/1500/380-660/1-У2 |
900 |
960 |
1035 |
410 |
531 |
16 |
|
|
10,0 |
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/342-А/4,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
380 |
475 |
16 |
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/346-А/5,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
410 |
507,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/AL/314-А/7,5/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
410 |
531 |
16 |
|
|
11,2 |
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/330-А/5,5/1500/220-380/1-У2 |
1120 |
1195 |
1225 |
410 |
507 |
16 |
|
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/298-А/7,5/1500/380-660/1-У2 |
1120 |
1195 |
1225 |
455 |
543,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-11,2-О-R5Z/11,2/AL/302-А/11/1500/380-660/1-У2 |
1120 |
1195 |
1225 |
455 |
587 |
16 |
|
|
12,5 |
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/90-А/7,5/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
440 |
561 |
16 |
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/94-А/11/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
440 |
561 |
16 |
|
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/AL/126-А/15/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
485 |
669 |
16 |
Электрические схемы подключения вентиляторов в сеть 380 В
МАРКИРОВКА:
Напорный осевой вентилятор систем агропромышленного комплекса РОСА-VGT/10S, диаметр рабочего колеса 6,3, укомплектован рабочим колесом R3L, общепромышленного назначения, мощностью электродвигателя N=0,75 кВт, и частотой вращения рабочего колеса n=1500 об/мин; напряжение питания электродвигателя 220-380 В; климатическое исполнение У2.
Не представленные в наличии модели доступны к поставке под заказ
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
