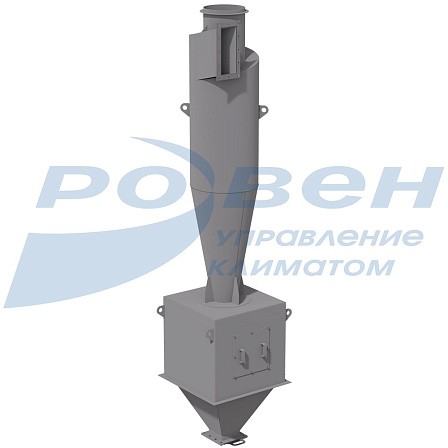

Циклоны ЦН-15

Код:
Товар в наличии
Единица измерения
шт
Цена уточняется
Описание товара
Характеристики
Описание товара

Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха. Применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д. Применение циклонов типа ЦН-15 недопустимо в условиях взрывоопасных сред; не рекомендуется их применять также для улавливания сильнослипающихся пылей, особенно при малых диаметрах циклонов.

В зависимости от производительности по газу и условий применения циклоны изготавливают одиночного исполнения (внутренний диаметр 300...800 мм) или группового исполнения – из двух, четырех, шести и восьми циклонов одинакового внутреннего диаметра (400...800 мм).

Циклоны изготавливают с «левым» и «правым» вращением газового потока. В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде «улитки» или в виде сборника, а одиночные – только с «улиткой». Бункеры циклонов – пирамидальной формы.

При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.

В технических характеристиках приведены значения производительности, отнесенные к скорости в цилиндрической части v = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.
В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при температуре до 40°С) и низколегированной стали (при температуре ниже – 40°C).

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.

Характеристики товара

Основные показатели

Массовая концентрация пыли в очищаемом газе, г/м3
— для слабослипающихся пылей не более 1000
— для среднеслипающихся пылей 250
Температура очищаемого газа, °С не более 400
Давление (разрежение), кПа (кгс/м2) не более 5 (500)
Коэффициент гидравлического сопротивления циклонов:
— для одиночного исполнения 147
— для группового исполнения:
с «улиткой» 175
со сборником 182



Технические характеристики




Типоразмер
циклона

Площадь сечения
цилиндрической
части корпуса
(группы корпусов),м2

Производительность,
м3/ч

Рабочий объем
бункера,
м3

Масса, кг

при v=2,5 м/с

при v=4 м/с

ЦН-15-300х1УП

0,07

630

1000

0,082

208

ЦН-15-400х1УП

0,125

1110

1800

0,13

275

ЦН-15-500х1УП

0,196

1800

2800

0,32

385

ЦН-15-600х1УП

0,282

2500

4100

0,43

520

ЦН-15-700х1УП

0,384

3500

5500

0,58

660

ЦН-15-800х1УП

0,502

4500

7200

1,03

825

ЦН-15-300х2УП (СП)

0,14

1270

2000

0,20

277

ЦН-15-400х2УП (СП)

0,25

2300

3600

0,31

456

ЦН-15-500х2УП (СП)

0,392

3500

5600

0,50

680

ЦН-15-600х2УП (СП)

0,564

5100

8100

0,60

890

ЦН-15-700х2УП (СП)

0,768

6900

11100

0,83

1140

ЦН-15-800х2УП (СП)

1,004

9000

14400

1,15

1475

ЦН-15-400х4УП (СП)

0,50

4500

7200

0,76

850

ЦН-15-500х4УП (СП)

0,784

7000

11300

1,10

1225

ЦН-15-600х4УП (СП)

1,128

10200

16300

1,50

1700

ЦН-15-700х4УП (СП)

1,536

13800

22000

2,03

2210

ЦН-15-800х4УП (СП)

2,008

18100

28900

2,61

2870

ЦН-15-500х6УП (СП)

1,176

10600

16900

2,72

190

ЦН-15-600х6УП (СП)

1,692

15300

24400

4,45

2640

ЦН-15-700х6УП (СП)

2,304

20800

33100

6,2

3430

ЦН-15-800х6УП (СП)

3,012

27100

43300

10,2

4640

ЦН-15-500х8УП (СП)

1,568

14100

22600

6,2

2770


Основные габаритные и присоединительные размеры циклонов с улиткой и пирамидальным бункером (мм)


Типоразмер циклона

L

L1

L2

L3

B

B1

B2

H

H1

H2

H3

D

D1

ExF

ЦН-15-300х1УП

692

230

469

-

692

111

-

2943

1770

2003

360

300

172

600х600

ЦН-15-400х1УП

692

290

469

-

692

148

-

3000

2162

2376

360

400

230

600х600

ЦН-15-500х1УП

790

360

520

-

790

185

-

3666

2615

3010

460

500

290

700х700

ЦН-15-600х1УП

930

420

569

-

930

222

-

4382

3120

3593

560

600

350

800х800

ЦН-15-700х1УП

1032

480

619

-

1032

259

-

5088

3612

4166

660

700

410

900х900

ЦН-15-800х1УП

1115

540

667

-

1115

296

-

5704

4015

4649

760

800

470

1000х1000

ЦН-15-300х2УП

795

230

419

320

638

-

-

2643

1820

2053

460

300

172

700х500

ЦН-15-400х2УП

890

290

570

424

724

-

-

3350

2312

3187

560

400

230

800х600

ЦН-15-500х2УП

1225

360

520

524

880

-

-

4066

2715

3110

760

500

290

1100х700

ЦН-15-600х2УП

1336

420

569

624

988

-

-

4682

3120

3593

860

600

350

1200х800

ЦН-15-700х2УП

1555

480

570

724

1020

-

-

5488

3612

4166

1060

700

410

1400х800

ЦН-15-800х2УП

1750

540

621

824

1118

-

-

6204

4115

4749

1160

800

470

1600х900

ЦН-15-400х4УП

1006

510

570

440

1170

-

656

3450

2312

2627

660

400

230

800х1000

ЦН-15-500х4УП

1100

630

652

540

1330

-

808

4166

2715

3110

860

500

290

950х1200

ЦН-15-600х4УП

1335

740

752

640

1605

-

960

4882

3120

3593

1060

600

350

1150х1450

ЦН-15-700х4УП

1490

850

827

740

1855

-

1112

5588

3512

4066

1260

700

410

1300х1700

ЦН-15-800х4УП

1705

960

927

840

2070

-

1264

6304

4015

4649

1360

800

470

1500х1900

ЦН-15-500х6УП

1765

940

-

580

1765

-

1158

4216

2465

2860

1160

500

290

1600х1600

ЦН-15-600х6УП

2075

1100

-

680

2075

-

1380

5032

2870

3343

1460

600

350

1900х1900

ЦН-15-700х6УП

2350

1260

-

780

2350

-

1602

5688

3262

3816

1610

700

410

2200х2200

ЦН-15-800х6УП

2555

1420

-

880

2650

-

1824

6504

3715

4349

1860

800

470

2400х2500

ЦН-15-500х8УП

2300

1230

-

580

2024

-

1418

4366

2465

2860

1310

500

290

2150х1850



Типоразмер

циклона

ахб

b

b1

nxc

vp, м3

m, кг

ЦН-15-300х1УП

206х86

200

310

3х90

0,082

75,0

ЦН-15-400х1УП

274х114

200

310

3х90

0,13

115,0

ЦН-15-500х1УП

340х140

200

310

3х90

0,32

210,0

ЦН-15-600х1УП

406х166

200

310

3х90

0,43

370,0

ЦН-15-700х1УП

472х192

200

310

3х90

0,58

490,0

ЦН-15-800х1УП

538х218

200

310

3х90

1,03

630,0

ЦН-15-300х2УП

206х184

200

310

3х90

0,2

170,0

ЦН-15-400х2УП

274х242

200

310

3х90

0,31

250,0

ЦН-15-500х2УП

340х294

200

310

3х90

0,5

390,0

ЦН-15-600х2УП

406х346

200

310

3х90

0,6

690,0

ЦН-15-700х2УП

472х398

200

310

3х90

0,83

900,0

ЦН-15-800х2УП

538х450

200

310

3х90

1,15

1160,0

ЦН-15-400х4УП

474х274

200

310

3х90

0,76

500,0

ЦН-15-500х4УП

578х340

200

310

3х90

1,1

770,0

ЦН-15-600х4УП

682х406

200

310

3х90

1,5

1360,0

ЦН-15-700х4УП

786х472

200

310

3х90

2,03

1740,0

ЦН-15-800х4УП

890х538

300

440

4х90

2,61

2280,0

ЦН-15-500х6УП

928х340

200

310

3х90

2,72

1500,0

ЦН-15-600х6УП

1102х406

200

310

3х90

4,45

2400,0

ЦН-15-700х6УП

1276х472

300

440

4х90

6,2

3260,0

ЦН-15-800х6УП

1450х538

300

440

4х90

10,2

4320,0

ЦН-15-500х8УП

1188х340

300

440

4х90

6,2

2260,0


Основные габаритные и присоединительные размеры циклонов со сборником и пирамидальным бункером (мм)


Типоразмер

циклона

L

L1

L2

L3

B

B1

H

H1

H3

D

D1

D2

ExF

ЦН-15-300х2СП

795

230

419

320

638

-

2940

1820

460

300

172

245

700х500

ЦН-15-400х2СП

890

290

570

424

724

-

3580

2312

560

400

230

273

800х600

ЦН-15-500х2СП

1225

360

520

524

880

-

4320

2715

760

500

290

377

1100х700

ЦН-15-600х2СП

1336

420

569

624

988

-

4780

3120

860

600

350

426

1200х800

ЦН-15-700х2СП

1555

480

570

724

1020

-

5520

3612

1060

700

410

530

1400х800

ЦН-15-800х2СП

1750

540

621

824

1118

-

6170

4115

1160

800

470

630

1600х900

ЦН-15-400х4СП

1006

510

570

440

1170

656

3700

2312

660

400

230

426

800х1000

ЦН-15-500х4СП

1100

630

652

540

1330

808

4350

2715

860

500

290

530

950х1200

ЦН-15-600х4СП

1335

740

752

640

1605

960

5000

3120

1060

600

350

630

1150х1450

ЦН-15-700х4СП

1490

850

827

740

1855

1112

5740

3512

1260

700

410

720

1300х1700

ЦН-15-800х4СП

1705

960

927

840

2070

1264

6390

4015

1360

800

470

820

1500х1900

ЦН-15-500х6СП

1765

940

-

580

1765

1158

4550

2465

1160

500

290

630

1600х1600

ЦН-15-600х6СП

2075

1100

-

680

2075

1380

5350

2870

1460

600

350

720

1900х1900

ЦН-15-700х6СП

2350

1260

-

780

2350

1602

6040

3262

1610

700

410

820

2200х2200

ЦН-15-800х6СП

2555

1420

-

880

2650

1824

6840

3715

1860

800

470

1020

2400х2500

ЦН-15-500х8СП

2300

1230

-

580

2024

1418

4900

2465

1310

500

290

720

2150х1850

ЦН-15-800х8СП

3468

1860

-

880

3092

2240

7920

3715

2560

800

470

1120

3300х2900



Типоразмер

циклона

b

b1

nxc

ахб

vp, м3

m, кг

ЦН-15-300х2СП

200

310

3х90

206х184

0,2

170,0

ЦН-15-400х2СП

200

310

3х90

274х242

0,31

250,0

ЦН-15-500х2СП

200

310

3х90

340х294

0,5

390,0

ЦН-15-600х2СП

200

310

3х90

406х346

0,6

690,0

ЦН-15-700х2СП

200

310

3х90

472х398

0,83

890,0

ЦН-15-800х2СП

200

310

3х90

538х450

1,15

1150,0

ЦН-15-400х4СП

200

310

3х90

474х274

0,76

510,0

ЦН-15-500х4СП

200

310

3х90

578х340

1,1

780,0

ЦН-15-600х4СП

200

310

3х90

682х406

1,5

1310,0

ЦН-15-700х4СП

200

310

3х90

786х472

2,03

1700,0

ЦН-15-800х4СП

300

440

4х90

890х538

2,61

2220,0

ЦН-15-500х6СП

200

310

3х90

928х340

2,72

1520,0

ЦН-15-600х6СП

200

310

3х90

1102х406

4,45

2350,0

ЦН-15-700х6СП

300

440

4х90

1276х472

6,2

3100,0

ЦН-15-800х6СП

300

440

4х90

1450х538

10,2

4140,0

ЦН-15-500х8СП

300

440

4х90

1188х340

6,2

2300,0

ЦН-15-800х8СП

300

440

4х90

1856х538

22,35

6150,0


МАРКИРОВКА:

Циклон ЦН-15-500х1УП
             где:    Ц – циклон;
                       Н – конструкция НИИОгаза;
                       15 – угол наклона входного патрубка относительно горизонтали (град.);
                       цифры после тире:
                          первая (здесь 500)  – внутренний диаметр цилиндрической части циклона (мм);
                          вторая (после знака умножения) (здесь 1, поскольку не указаны иные) – количество циклонов в группе;
                          У – с камерой очищенного газа в виде «улитки»;
                          С - с камерой очищенного газа в виде сборника;
                          П – пирамидальная форма бункера.
