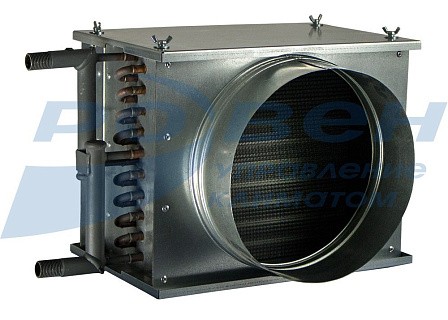

Нагреватель НВ-200/2

Код: РВЗ00387388
Товар в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
Типоразмер
200/2
Вес (кг)
5.14
Высота (мм)
293
Длина (мм)
440
Ширина (мм)
490
декларация открыть документ
20 899,06 ₽
Описание товара
Характеристики
Описание товара

Описание

  • Нагреватели воздуха предназначены для подогрева воздуха в системах приточной вентиляции или как вторичные подогреватели в отдельных помещениях, где требуется индивидуальная регулировка температуры
  • Максимальное гидравлическое давление до 1,2 МПа
  • Максимальная температура теплоносителя до +150°С
  • Во избежание замораживания, совместно с системами автоматического поддержания расхода теплоносителя, применяют установку датчиков защиты от замораживания

Конструктив

  • Корпус из оцинкованной стали
  • Двухрядное исполнение
  • Расположение трубок шахматное
  • Теплообменник выполнен из медных труб с алюминиевым оребрением
  • Шаг оребрения составляет 2,1 мм

Условия эксплуатации

  • Климатическое исполнение по ГОСТ 15150: У3 (для эксплуатации в помещениях)
  • Температура окружающей среды от -40°С до +40°С
  • Теплоноситель, протекающий через теплообменник, не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна

Характеристики товара

Габаритные и присоединительные размеры (мм)


Модель

L

H

B

D

НВ-200/2

290

253

208

200

Технические характеристики

Модель

Размер сечения, мм

Шаг между пластинами, мм

Кол-во контуров

 Присоед. размер, дюймы

Расход воздуха, м³/ч

Падение давления воздуха, Па

Температура воздуха, ºС

Теплоноситель

Температура воды, ºС

Падение давления теплоносителя кПа

Мощность, кВт

Площадь теплообмена, м2

Расход жидкости, кг/ч

Внутренний объем, л

Масса , кг*

высота

длина

вход

выход

вход

выход

НВ-200/2

250

230

2,5

2

G 3/4″

620

45

-28

18

вода

95

70

3,0

9,57

2

299

0,5

9,4


* Теоретическая масса без учета теплоносителя.

Аэродинамические характеристики

Аэрод НВ 200.jpg


Гидравлические характеристик


Гидравл НВ 200.jpg
