Вентилятор осевой оконный ВО-380В

Осевые вентиляторы оконные ВО-380В применяются для перемещения объемов воздуха в системах вентиляции промышленных, общественных и сельскохозяйственных помещений.

получить консультацию

Описание товара

Характеристики моделей

Купить

Осевые вентиляторы оконные ВО-380В применяются для перемещения объемов воздуха и других парогазовоздушных смесей с малым содержанием пыли в системах вентиляции промышленных, общественных и сельскохозяйственных помещений.

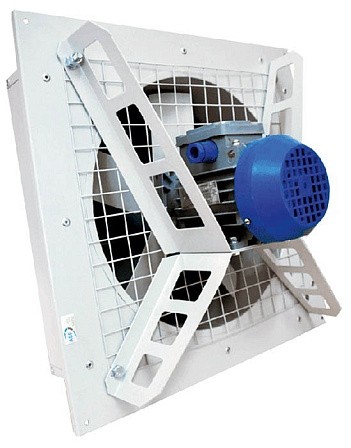

Осевые вентиляторы состоят из монтажной сетки, на которую закреплено алюминиевое рабочее колесо и электродвигатель, а также из рамки с жалюзи, которая закрывает вентилятор с внешней стороны помещения. На стальной корпус осевого вентилятора наносится порошковое покрытие RAL7035. Алюминиевое рабочее колесо защищено хромированной сеткой.

Преимущества

плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости,
быстрый монтаж в любом положении.

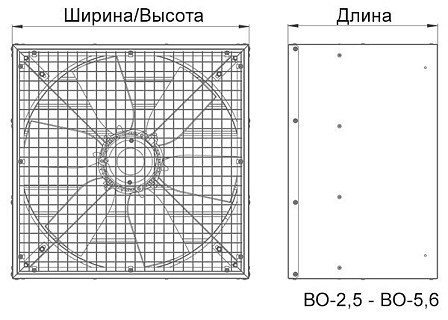

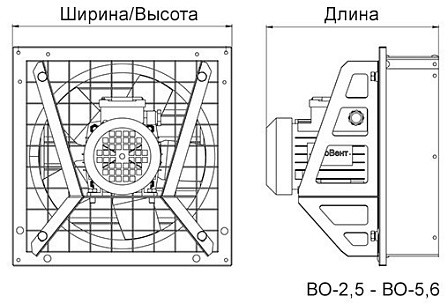

Габаритные и присоединительные размеры (мм)

Чертеж ВО-380.jpg

Модель	А, мм	А1, мм	В, мм	В1, мм	С, мм	Е, мм	∅Ф, мм
ВО-2,5	327	315	300	75,5	177,2	135,2	255
ВО-3,15	450	424	385	122,5	246	160	322
ВО-4,0	510	483	421	147	331	262	408
ВО-4,5	578	556	481,5	142,3	364	306	460
ВО-5,6	740	710	615	357	586	303,5	575
ВО-7,1	935	900	748	357	586	303,5	720

Вентилятор ВО (в квадратном корпусе)

ВО-380 кв корпус чертеж.jpg

Модель	А, мм	G, мм
ВО-5,6	617	405
ВО-7,1	750	385
ВО-8,0	845	420

Технические характеристики вентиляторов

Модель	Производительность, м ³ /ч	Мощность двигателя, кВт	Ток, А	Частота вращения, об/мин	Напряжение, В	Уровень шума, дБ(А)	Степень защиты	Масса, кг
ВО-2,5	900	0,12	0,44	1350	3ф/~380	60	IP54	6
ВО-3,15	2400	0,12	0,44	1350	3ф/~380	68	IP54	9
ВО-4,0	4500	0,18	0,63	1350	3ф/~380	74	IP54	12
ВО-4,5	5200	0,25	0,83	1350	3ф/~380	75	IP54	17
ВО-5,6	8000	0,37	1,21	1000	3ф/~380	75	IP55	26
ВО-7,1	10500	0,37	1,21	1000	3ф/~380	77	IP55	36
ВО-8,0	20000	0,75	2,12	1000	3ф/~380	80	IP54	40
