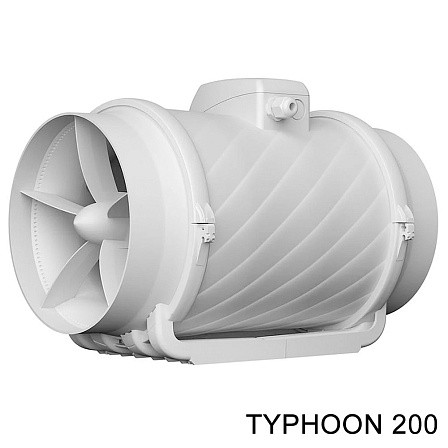

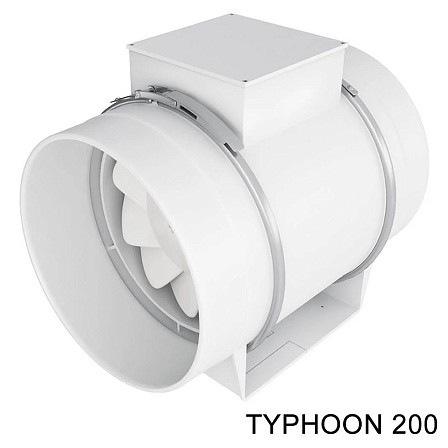

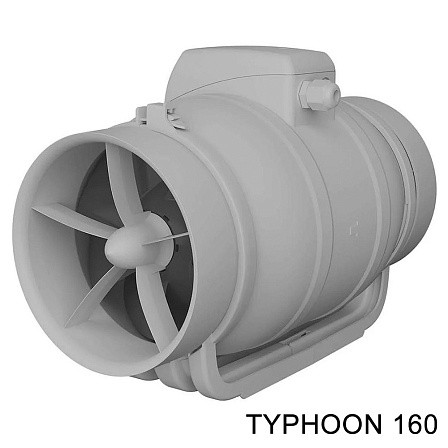

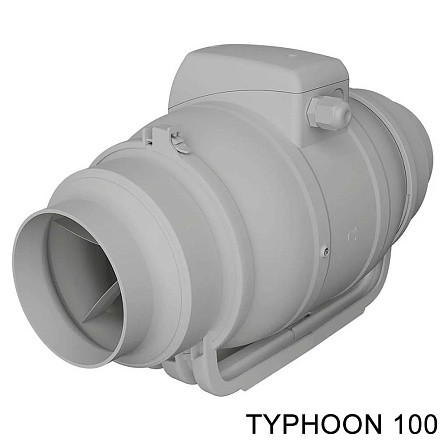

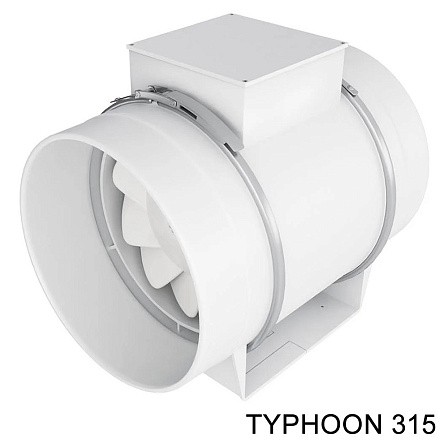

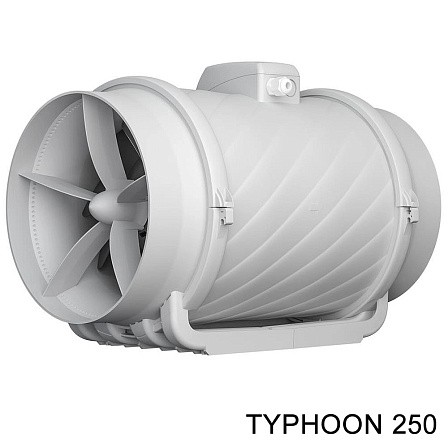

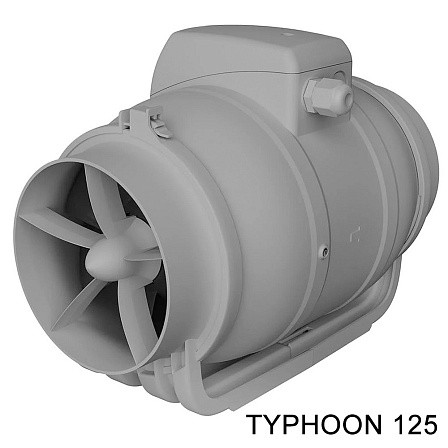

Вентилятор канальный круглый TYPHOON
Вентиляторы канальные осевые смешанного типа предназначены для приточно-вытяжных систем вентиляции промышленных, общественных и жилых зданий при температуре окружающей среды от +1°С до +40°С. Температура перемещаемого воздуха не ниже - 20°С и не выше + 40 °С.
Вентиляторы TYPHOON имеют съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой, которые крепятся к патрубкам хомутами. Данная конструкция упрощает обслуживание. В моделях TYPHOON 100-200 хомуты пластиковые, в TYPHOON 250, 315 - металлические. Корпус вентилятора и рабочее колесо из пластика. Класс защиты IP 44 позволяет использовать вентиляторы во влажных помещениях.
Возможна установка кнопки переключения скоростей (в комплекте) (TYPHOON 100-200). Вентиляторы укомплектованы двухскоростным однофазным двигателем на шарикоподшипниках с длительным сроком службы, который имеет встроенную тепловую защиту с автоматическим перезапуском.
Вентиляторы имеют две скорости, которые переключаются путем подключения проводов к колодкам, расположенным в клеммной коробке. Клеммные коробки моделей вентиляторов TYPHOON 100-200 имеют асимметричную форму клеммной коробки, которая облегчает подключение сетевого провода.
Вентиляторы подходят для горизонтального и вертикального монтажа. Крепление к месту монтажа осуществляется при помощи саморезов.
Габаритные и присоединительные размеры
|
Наименование |
A |
B |
C |
D |
|
TYPHOON 100 2SP |
371 |
173 |
216 |
99 |
|
TYPHOON 125 2SP |
291 |
173 |
216 |
124 |
|
TYPHOON 150/160 2SP* |
323/340 |
190/190 |
238/238 |
149/159 |
|
TYPHOON 200 2SP |
376 |
250 |
267 |
198.5 |
|
TYPHOON 250 2SP |
455 |
309 |
326 |
250 |
|
TYPHOON 315 2SP |
446 |
386 |
357 |
312 |
* В комплекте переходник на 160 мм.
Технические характеристики
|
Модель |
Скорость |
Напряжение /Частота |
Мощность, В |
Потребляемый ток, А |
Частота вращения, об/мин |
Производительность (м3/ч) |
Давление воздуха, Па |
Уровень шума дБ(А) |
Масса, кг (не более) |
Регулятор скорости |
|
TYPHOON 100 2SP |
L2 |
220~240V/50Hz |
25 |
0,11 |
2500 |
250 |
190 |
40 |
1,8 |
СРМ 250W |
|
L1 |
23 |
0,1 |
1850 |
180 |
110 |
31 |
||||
|
TYPHOON 125 2SP |
L2 |
220~240V/50Hz |
29 |
0,13 |
2450 |
355 |
190 |
39 |
1,7 |
|
|
L1 |
25 |
0,11 |
1800 |
240 |
110 |
30 |
||||
|
TYPHOON 150/160 2SP |
L2 |
220~240V/50Hz |
50 |
0,22 |
2600 |
570 |
305 |
49 |
2,3 |
|
|
L1 |
42 |
0,18 |
2000 |
415 |
225 |
40 |
||||
|
TYPHOON 200 2SP |
L2 |
220~240V/50Hz |
105 |
0,51 |
2600 |
1100 |
350 |
58 |
4,0 |
|
|
L1 |
75 |
0,42 |
2250 |
850 |
300 |
50 |
||||
|
TYPHOON 250 2SP |
L2 |
220~240V/50Hz |
180 |
1,2 |
2550 |
1560 |
510 |
60 |
7,5 |
|
|
L1 |
134 |
0,75 |
1985 |
1150 |
370 |
52 |
||||
|
TYPHOON 315 2SP |
L2 |
220~240V/50Hz |
285 |
1,24 |
2350 |
2060 |
715 |
69 |
11,5 |
|
|
L1 |
215 |
0,93 |
1900 |
1650 |
480 |
61 |
Аэродинамические характеристики
