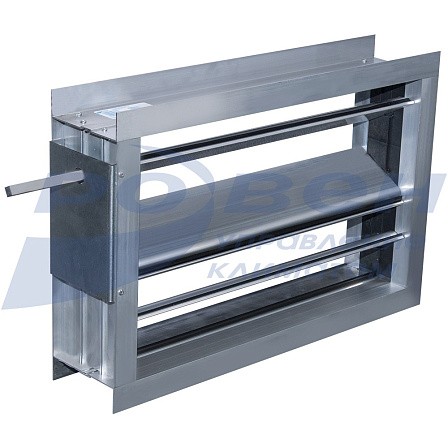

Воздушный клапан ВКм с площадкой под электропривод

Воздушные алюминиевые клапаны предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Воздушные алюминиевые клапаны ВКм предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.

Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.

Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.

Воздушные клапаны ВКм состоят из:

- корпуса, изготовленного из усиленного алюминиевого профиля, увеличивающего жесткость конструкции;
- поворотных ламелей, изготовленных из усиленного профиля;
- трех видов профильных резиновых морозоустойчивых уплотнений (закрепляемых в местах соприкосновения ламелей),что обеспечивает повышенную герметичность клапана в закрытом состоянии;
- опорных пластин;
- шестерен, размещаемых во внутренней полости профиля, что повышает герметичность конструкции;
- привода (поставляется отдельно).

Приводная ось клапана ВКм представляет собой стальной профиль квадратного сечения.

Габаритные и присоединительные размеры воздушных клапанов типа ВКм (мм)

ВКм чертеж.jpg

* С целью обеспечения герметичности клапанов ВКм с высотой H кратной 50 мм зазор внизу изделия закрывается удлиненной ламелью (150 мм).
** Вылет оси: 180 мм - под электропривод.
*** При высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+80, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
**** Размер площадки под электропривод 123х85 мм.
***** Количество осей по умолчанию – 1 шт, а дополнительные оси устанавливаются по запросу, под необходимое количество приводов.

Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКм (мм)

Н

H1

Н

H1

Н

H1

Н

H1

Н

H1

100

111,7

500

510,5

900

909,3

1300

1308,1

1700

1706,9

150

161,2

550

560

950

958,8

1350

1357,6

1750

1756,4

200

211,4

600

610,2

1000

1009

1400

1407,8

1800

1806,6

250

260,9

650

659,7

1050

1058,5

1450

1457,3

1850

1856,1

300

311,1

700

709,9

1100

1108,7

1500

1507,5

1900

1906,3

350

360,6

750

759,4

1150

1158,2

1550

1557

1950

1955,8

400

410,8

800

809,6

1200

1208,4

1600

1607,2

2000

2006

450

460,3

850

859,1

1250

1257,9

1650

1656,7

Минимальные и максимальные размеры клапанов

Клапан

Наличие перегородки

без перегородки

с перегородкой

min

max

min

max

ВКм

H

100

1800

100

1800

L

100

1150

1200

1950

Возможно изготовление клапанов любых размеров с шагом 50 мм. Ограничение по минимальным и максимальным размерам согласно таблице выше.

Клапаны ВКм изготавливаются с перегородкой при длине (L) свыше 1200 мм. При конструкции клапанов с перегородкой необходима установка двух приводов.
По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.
По отдельному запросу рассматривается возможность поставки привода или клапан вместе с приводом.

С информацией об электроприводах (модели RWE.., RWF...) можно ознакомиться в разделе «Электроприводы».

Аэродинамические характеристики


МАРКИРОВКА:

Воздушный клапан ВКм-500*250-ЭП
          где:    ВКм – тип воздушного клапана с внутренним расположением шестерен;
                    500*250 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                    ЭП – исполнение клапана с площадкой под электропривод.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
17.64
Цена уточняется
шт
10.84
14 712 ₽
шт
3.229
4 967 ₽
шт
3.814
6 814 ₽
шт
4.708
6 814 ₽
шт
5.588
9 150 ₽
шт
7.124
9 958 ₽
шт
9.214
12 816 ₽
