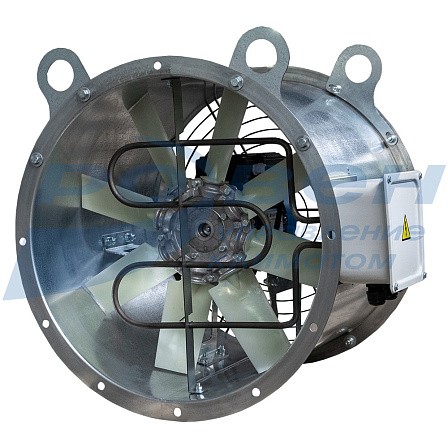

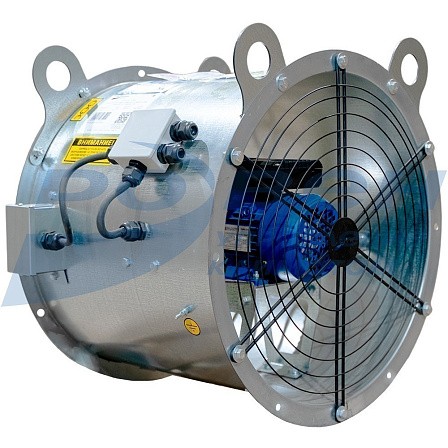

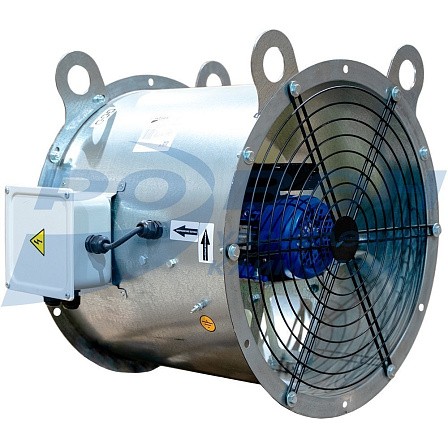

Разгонный осевой вентилятор РОСА-VGT
Разгонные вентиляторы РОСА-VGT предназначены для выравнивания температуры воздуха внутри овощехранилища, а также для предотвращения образования конденсата на потолке помещения. Данные вентиляторы специально приспособлены обеспечивать равномерную циркуляцию потоков воздуха в обширных помещениях.
Дополнительно устанавливается защитная сетка со стороны электродвигателя и ТЭН 1,5 кВт.
- Применяется двигатель - исполнение У2 IP55.
Пример использования вентиляторов
Технические характеристики
|
Наименование |
Исп. корпуса |
Электродвигатель |
Электрический нагреватель (ТЭН) |
Тип |
Производительность max, м3/ч |
Масса, кг |
|||||
|
N, кВт |
n, |
Ток, А |
|||||||||
|
при 220 В |
при 380 В |
Мощность, кВт |
Напряжение, В |
Ток, А |
|||||||
|
РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 |
1 |
0,37 |
1500 |
- |
1,12 |
- |
- |
- |
R3L |
8000 |
24 |
|
РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 |
1 |
2,8 |
- |
- |
- |
- |
29 |
||||
|
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 |
2 |
2,8 |
- |
1,5 |
220 |
6,8 |
30 |
||||
|
РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220-380/1-У2 |
1 |
0,37 |
1500 |
- |
1,12 |
- |
- |
- |
R3L |
9200 |
27 |
|
РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 |
1 |
2,8 |
- |
- |
- |
- |
32 |
||||
|
РОСА-VGT/10L-GM/H1,5/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 |
2 |
2,8 |
- |
1,5 |
220 |
6,8 |
33 |
||||
|
РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220-380/1-У2 |
1 |
0,55 |
1500 |
- |
1,57 |
- |
- |
- |
R3L |
14500 |
39 |
|
РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 |
1 |
3,95 |
- |
- |
- |
- |
44 |
||||
|
РОСА-VGT/10L-GM/H1,5/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 |
2 |
3,95 |
- |
1,5 |
220 |
6,8 |
45 |
||||
Габаритные и присоединительные размеры вентилятора РОСА-VGT/10
|
Наименование |
Исполнение корпуса |
D |
D1 |
D2 |
H |
B |
A |
H1 |
|
РОСА-VGT/10L-GM/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 |
1 |
500 |
536 |
560 |
592 |
609 |
365 |
263 |
|
РОСА-VGT/10L-GM/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 |
1 |
500 |
536 |
560 |
592 |
609 |
365 |
263 |
|
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 |
2 |
500 |
536 |
560 |
592 |
631 |
365 |
263 |
|
РОСА-VGT/10L-GM/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220-380/1-У2 |
1 |
560 |
620 |
660 |
681 |
686 |
400 |
300 |
|
РОСА-VGT/10L-GM/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 |
1 |
560 |
620 |
660 |
681 |
686 |
400 |
300 |
|
РОСА-VGT/10L-GM/H1,5/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 |
2 |
560 |
620 |
660 |
681 |
711 |
400 |
300 |
|
РОСА-VGT/10L-GM/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220-380/1-У2 |
1 |
630 |
690 |
730 |
746 |
752 |
436 |
330 |
|
РОСА-VGT/10L-GM/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 |
1 |
630 |
690 |
730 |
746 |
752 |
436 |
330 |
|
РОСА-VGT/10L-GM/H1,5/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 |
2 |
630 |
690 |
730 |
746 |
781 |
436 |
330 |
Электрические схемы подключения вентиляторов
Не представленные в наличии модели доступны к поставке под заказ
