Узел управления RG20 (Dial Regulator)

Секторы управления используются при изготовлении различных клапанов (дроссель-клапанов, воздушных заслонок) для применения в системах вентиляции и кондиционирования. Узел управления предназначен для регулирования потока воздуха и невзрывоопасных парогазовоздушных смесей.

На узле управления дроссель клапана нанесена разметка, по которой устанавливается положение заслонки клапана. Регулирование потока воздуха осуществляется поворотом ручки узла управления, фиксация положения осуществляется специальной гайкой-барашком. В крайнем закрытом положении дроссель клапан пропускает примерно 10% воздушного потока, что позволяет более плавно регулировать подачу воздуха и предотвращает появление «свиста» от дроссель клапана.

Возможно применение для клапанов ламельного типа.

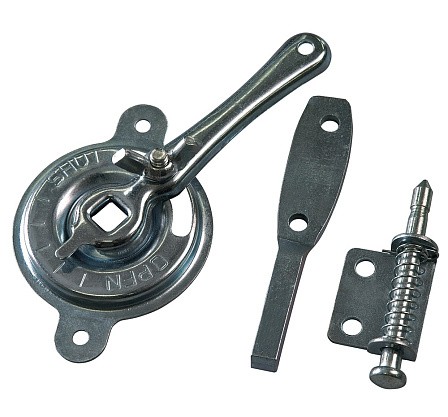

Узел управления изготовлен из оцинкованной стали, состоит из оси с пружиной, корпуса и поворотной лопатки.

При выборе узла управления рекомендуется руководствоваться геометрическими размерами и техническими характеристиками клапанов.
