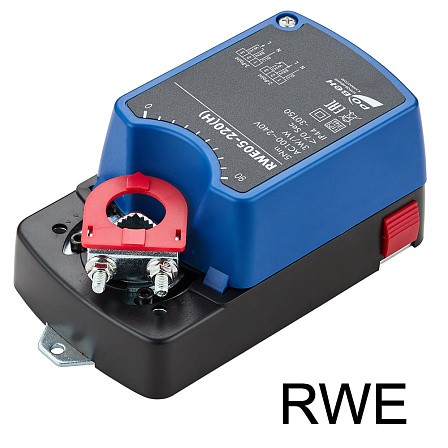

Электропривод RWE08-24P(H)
Габаритные размеры
|
Модель |
B |
B1 |
C |
L |
L1 |
Размер вала (оси), мм |
Масса, кг |
|
RWE08 |
68 |
50 |
100 |
180 |
35 |
Ø 10...20 / □ 10х10...16х16 |
<1,3 |
Технические характеристики
|
Модель |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWE08-24P(H) |
24 |
8 |
<1,5 |
4,5/1,0 |
-30...+50 |
<55 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрические схемы подключения
