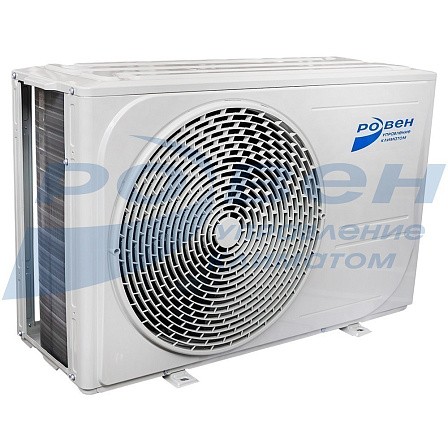

Блок компрессорно-конденсаторный RCH-7.2-410
Компрессорно-конденсаторные блоки серий RCC/RCH представляют собой совокупность компрессора, фреонового конденсатора, осевого вентилятора и блока автоматики объединенных в одном корпусе. ККБ данной серии является важной и неотъемлемой частью системы кондиционирования воздуха используемой в составе приточной или приточно-вытяжной установки, а так же независимой секции фреонового охлаждения.
Работа компрессорно-конденсаторного блока основана на принципе сжатия хладагента (фреона) посредством компрессора, создания высокого давления, а следовательно и высокой температуры хладагента. Фреоновый конденсатор и осевой вентилятор служит для охлаждения сжатого газа при переходе его в другое агрегатное состояние - этот процесс называется «конденсирование» в результате которого хладагент переходит в жидкое состояние.
Одним из преимуществ компрессорно-конденсаторного блока являются его компактность, небольшой вес и универсальность, что упрощает его установку и дальнейшую эксплуатацию, а благодаря повышенной эффективности и экономичности позволяет снижать потребление электроэнергии по сравнению с традиционными системами охлаждения.
Габаритные размеры ККБ
Технические характеристики ККБ
|
Типоразмер ККБ |
RCH-7,2-410 |
||
|
Производительность, кВт* |
Охлаждение, кВт |
7,2 |
|
|
Обогрев, кВт |
7,7 |
||
|
Количество холодильных контуров |
1 |
||
|
Питание |
220-240 В~, 1 Ф, 50 Гц |
||
|
Рекомендованное сечение (мм2) |
3x4,0 |
||
|
Компрессор |
Тип / Количество компрессоров, шт |
Ротационный / 1 |
|
|
Потребляемая мощность, Вт |
Потребляемая мощность, Вт |
||
|
Охлаждение |
2450 |
||
|
Обогрев |
2350 |
||
|
Максимальный рабочий ток, А |
18,5 |
||
|
Емкость рабочего конденсатора, мкФ |
60 |
||
|
Встроенная тепловая защита |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
1 |
|
|
Напряжение питания, В |
220-240 В~, 1 Ф, 50 Гц |
||
|
Электрические характеристики |
Максимальный ток, А |
17,00 |
|
|
Максимальная потребляемая мощность, кВт |
3,20 |
||
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
1/4 |
|
мм |
6,35 |
||
|
Газовая линия |
дюйм |
1/2 |
|
|
мм |
12,7 |
||
|
Трубы для хладагента |
Макс. длина трубопровода, м |
15 |
|
|
Макс. перепад высот, м |
5 |
||
|
Тип соединения |
Под вальцовку |
да |
|
|
Под пайку |
|
||
|
Хладагент |
Тип заправки |
Фреон |
|
|
Марка хладагента / гр. |
R410A / 1460 |
||
|
Габаритные размеры* |
Ширина (L), мм |
930 |
|
|
Высота (H), мм |
651 |
||
|
Глубина (C), мм |
396 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
1010 |
|
|
Высота (H), мм |
735 |
||
|
Глубина (C), мм |
435 |
||
|
Транспортировочная масса, кг |
52 |
||
|
Уровень звукового давления, дБ (А) |
59 |
||
* Холодильная мощность указана при стандартных параметрах (см. таблицу холодопроизводительности).
** Размеры ККБ с обвязкой не изменяются.
** Размеры ККБ с дополнительными опциями не изменяются.
Холодопроизводительность ККБ, в зависимости от температуры, кВт
|
Температура наружного воздуха, °С |
Температура конденсации фреона, °С |
Температура кипения, °С |
+12,5 °С |
+12 °С |
+10 °С |
+8 °С |
+7 °С |
+5 °С |
+4 °С |
+2 °С |
Температура наружного воздуха, °С |
|
RCH-7.2-410 |
|||||||||||
|
+15 °С |
+30 °С |
Холодопроизводительность |
кВт |
12,28 |
12,08 |
11,28 |
10,59 |
10,17 |
9,52 |
9,20 |
8,57 |
|
Потребляемая мощность |
кВт |
1,14 |
1,15 |
1,21 |
1,26 |
1,29 |
1,31 |
1,32 |
1,33 |
||
|
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
11,64 |
11,49 |
10,71 |
10,03 |
9,58 |
9,03 |
8,73 |
8,14 |
|
Потребляемая мощность |
кВт |
1,39 |
1,40 |
1,43 |
1,46 |
1,48 |
1,50 |
1,50 |
1,52 |
||
|
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
11,03 |
10,83 |
10,13 |
9,46 |
9,14 |
8,53 |
8,22 |
7,66 |
|
Потребляемая мощность |
кВт |
1,61 |
1,63 |
1,66 |
1,68 |
1,69 |
1,70 |
1,70 |
1,71 |
||
|
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
10,37 |
10,16 |
9,52 |
8,88 |
8,56 |
8,00 |
7,71 |
7,12 |
|
Потребляемая мощность |
кВт |
1,87 |
1,88 |
1,89 |
1,90 |
1,91 |
1,92 |
1,91 |
1,91 |
||
|
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
9,68 |
9,51 |
8,90 |
8,25 |
7,97 |
7,46 |
7,18 |
6,65 |
|
Потребляемая мощность |
кВт |
2,10 |
2,11 |
2,12 |
2,12 |
2,12 |
2,11 |
2,11 |
2,10 |
||
|
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
9,01 |
8,83 |
8,25 |
7,67 |
7,43 |
6,91 |
6,66 |
6,18 |
|
Потребляемая мощность |
кВт |
2,37 |
2,37 |
2,38 |
2,38 |
2,38 |
2,37 |
2,36 |
2,35 |
||
|
+45 °С |
+60 °С |
Холодопроизводительность |
кВт |
8,25 |
8,12 |
7,58 |
7,02 |
6,77 |
6,34 |
6,09 |
5,66 |
|
Потребляемая мощность |
кВт |
2,66 |
2,66 |
2,65 |
2,63 |
2,62 |
2,61 |
2,60 |
2,59 |
||
Состав соединительных комплектов для ККБ
|
Модель ККБ |
Типоразмер комплекта |
Мощность, кВт |
Фильтр-осушитель |
Смотровое окно |
Электромагнитный клапан |
ТРВ |
Вставка расширительная к ТРВ |
|
RCH-7.2-410 |
C-7,5-410 |
7,45 |
+ |
+ |
+/- |
+ |
+ |
