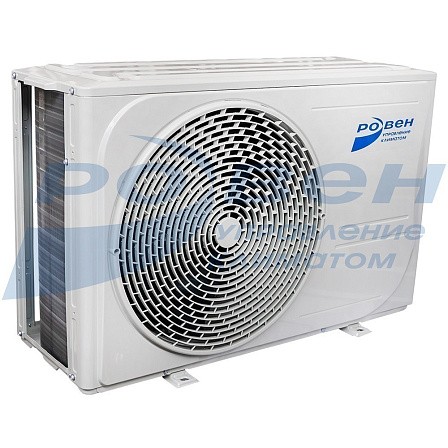

Блок компрессорно-конденсаторный RCC-5.0-410
Компрессорно-конденсаторные блоки серий RCC/RCH представляют собой совокупность компрессора, фреонового конденсатора, осевого вентилятора и блока автоматики объединенных в одном корпусе. ККБ данной серии является важной и неотъемлемой частью системы кондиционирования воздуха используемой в составе приточной или приточно-вытяжной установки, а так же независимой секции фреонового охлаждения.
Работа компрессорно-конденсаторного блока основана на принципе сжатия хладагента (фреона) посредством компрессора, создания высокого давления, а следовательно и высокой температуры хладагента. Фреоновый конденсатор и осевой вентилятор служит для охлаждения сжатого газа при переходе его в другое агрегатное состояние - этот процесс называется «конденсирование» в результате которого хладагент переходит в жидкое состояние.
Одним из преимуществ компрессорно-конденсаторного блока являются его компактность, небольшой вес и универсальность, что упрощает его установку и дальнейшую эксплуатацию, а благодаря повышенной эффективности и экономичности позволяет снижать потребление электроэнергии по сравнению с традиционными системами охлаждения.
Габаритные размеры ККБ
Технические характеристики ККБ
|
Типоразмер ККБ |
RCC-5,0-410 |
||
|
Производительность, кВт* |
Охлаждение, кВт |
5,0 |
|
|
Обогрев, кВт |
- |
||
|
Количество холодильных контуров |
1 |
||
|
Питание |
220-240 В~, 1 Ф, 50 Гц |
||
|
Рекомендованное сечение (мм2) |
3x1,5 |
||
|
Компрессор |
Тип / Количество компрессоров, шт |
Ротационный / 1 |
|
|
Потребляемая мощность, Вт |
|||
|
Охлаждение |
1800 |
||
|
Обогрев |
- |
||
|
Максимальный рабочий ток, А |
12,8 |
||
|
Емкость рабочего конденсатора, мкФ |
35 |
||
|
Встроенная тепловая защита |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
1 |
|
|
Напряжение питания, В |
220-240 В~, 1 Ф, 50 Гц |
||
|
Электрические характеристики |
Максимальный ток, А |
12,80 |
|
|
Максимальная потребляемая мощность, кВт |
2,35 |
||
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
1/4 |
|
мм |
6,35 |
||
|
Газовая линия |
дюйм |
1/2 |
|
|
мм |
12,7 |
||
|
Трубы для хладагента |
Макс. длина трубопровода, м |
15 |
|
|
Макс. перепад высот, м |
5 |
||
|
Тип соединения |
Под вальцовку |
да |
|
|
Под пайку |
|
||
|
Хладагент |
Тип заправки |
Фреон |
|
|
Марка хладагента / гр. |
R410A / 830 |
||
|
Габаритные размеры* |
Ширина (L), мм |
890 |
|
|
Высота (H), мм |
546 |
||
|
Глубина (C), мм |
344 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
934 |
|
|
Высота (H), мм |
608 |
||
|
Глубина (C), мм |
382 |
||
|
Транспортировочная масса, кг |
36 |
||
|
Уровень звукового давления, дБ (А) |
54 |
||
* Холодильная мощность указана при стандартных параметрах (см. таблицу холодопроизводительности).
** Размеры ККБ с обвязкой не изменяются.
** Размеры ККБ с дополнительными опциями не изменяются.
Холодопроизводительность ККБ, в зависимости от температуры, кВт
|
Температура наружного воздуха, °С |
Температура конденсации фреона, °С |
Температура кипения, °С |
+12,5 °С |
+12 °С |
+10 °С |
+8 °С |
+7 °С |
+5 °С |
+4 °С |
+2 °С |
Температура наружного воздуха, °С |
|
RCC-5.0-410 |
|||||||||||
|
+15 °С |
+30 °С |
Холодопроизводительность |
кВт |
7,83 |
7,71 |
7,20 |
6,71 |
6,51 |
6,07 |
5,95 |
5,50 |
|
Потребляемая мощность |
кВт |
0,83 |
0,85 |
0,89 |
0,90 |
0,91 |
0,93 |
0,94 |
0,95 |
||
|
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
7,42 |
7,33 |
6,83 |
6,39 |
6,18 |
5,75 |
5,48 |
5,22 |
|
Потребляемая мощность |
кВт |
0,99 |
1,00 |
1,03 |
1,04 |
1,05 |
1,06 |
1,06 |
1,07 |
||
|
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
7,03 |
6,89 |
6,45 |
6,04 |
5,83 |
5,41 |
5,22 |
4,84 |
|
Потребляемая мощность |
кВт |
1,16 |
1,17 |
1,18 |
1,19 |
1,19 |
1,20 |
1,20 |
1,20 |
||
|
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
6,59 |
6,48 |
6,05 |
5,63 |
5,45 |
5,07 |
4,92 |
4,57 |
|
Потребляемая мощность |
кВт |
1,31 |
1,31 |
1,32 |
1,32 |
1,32 |
1,32 |
1,32 |
1,31 |
||
|
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
6,15 |
6,04 |
5,65 |
5,25 |
5,07 |
4,72 |
4,57 |
4,22 |
|
Потребляемая мощность |
кВт |
1,46 |
1,46 |
1,47 |
1,46 |
1,46 |
1,46 |
1,46 |
1,44 |
||
|
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
5,69 |
5,6 |
5,22 |
4,87 |
4,69 |
4,36 |
4,19 |
3,87 |
|
Потребляемая мощность |
кВт |
1,62 |
1,62 |
1,62 |
1,61 |
1,60 |
1,60 |
1,60 |
1,58 |
||
|
+45 °С |
+60 °С |
Холодопроизводительность |
кВт |
5,22 |
5,13 |
4,79 |
4,45 |
4,28 |
3,99 |
3,84 |
3,55 |
|
Потребляемая мощность |
кВт |
1,80 |
1,80 |
1,79 |
1,78 |
1,77 |
1,75 |
1,74 |
1,73 |
||
Состав соединительных комплектов для ККБ
|
Модель ККБ |
Типоразмер комплекта |
Мощность, кВт |
Фильтр-осушитель |
Смотровое окно |
Электромагнитный клапан |
ТРВ |
Вставка расширительная к ТРВ |
|
RCC-5.0-410 |
C-5,3-410 |
5,31 |
+ |
+ |
+/- |
+ |
+ |
