Секция бактерицидная ультрафиолетовая Эколюмен УФ-ОВК

УФ секции осуществляют очистку воздуха от бактериальной и вирусной обсемененности.

получить консультацию

Описание товара

Характеристики моделей

Купить

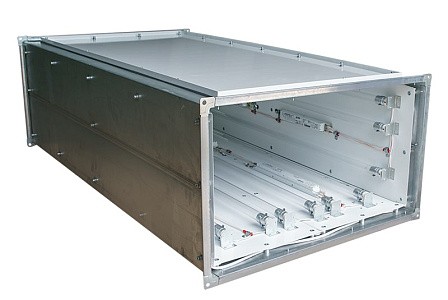

Эколюмен УФ-ОВК секция бактерицидной обработки воздуха, встраиваемая в канал системы вентиляции, представляет собой ультрафиолетовый блок обеззараживания, который встраивается в существующую или вновь строящуюся канальную вентиляцию. Материал изготовления корпуса - листовая оцинкованная сталь.

УФ секции осуществляют очистку воздуха от бактериальной и вирусной обсемененности с помощью ультрафиолетового облучения с длиной волны 254 Нм, как максимально эффективной в отношении микроорганизмов. В бактерицидных секциях используются лампы без выделения озона. Бактерицидная обработка осуществляется внутри закрытого блока, в канале вентиляции, не требует защиты и осуществляется в присутствии людей, находящихся в помещении.

Изделия предназначены для обеззараживания воздуха в офисных, общественных, промышленных, спортивных, школьных, дошкольных, детских, учебных, пищевых помещениях, предприятиях общественного питания и других объектах не бытового назначения.

Преимущества бактерицидных секций:

Широкая линейка мощностей бактерицидных блоков с мощностью до 2 кВт и бактерицидным потоком до 675 Вт;
Возможность изготовления под заказ изделий любых конфигураций, типоразмеров и мощностей;
Тип облучателя - закрытого типа;
При работе секции присутствие людей разрешено.

Характеристики

Материал корпуса – листовая оцинкованная сталь 0,7-0,8 мм.
Степень защиты корпуса - IP20
Климатическое исполнение – УХЛ4
Температура эксплуатации - от +10 до +50 °С
Входное напряжение - 220В±10%

Данные для подбора и габаритные размеры

Тип изделия	Производительность, м³/ч	Размеры, мм			Суммарный бактерицидный поток, Вт	Общая мощность ламп, Вт	Общая потр. мощность, Вт	Масса, кг
Тип изделия	Производительность, м³/ч	A	B	L	Суммарный бактерицидный поток, Вт	Общая мощность ламп, Вт	Общая потр. мощность, Вт	Масса, кг
Эколюмен УФ-ОВК-30-20.175	1300	300	200	1400	175	525	578	45,0
Эколюмен УФ-ОВК-30-20.125	1300	300	200	1400	125	375	413	35,0
Эколюмен УФ-ОВК-30-20.75	1300	300	200	1400	75	225	248	28,0
Эколюмен УФ-ОВК-30-20.50	1300	300	200	1400	50	150	165	20,5
Эколюмен УФ-ОВК-30-20.25	1300	300	200	1400	25	75	83	20,5
Эколюмен УФ-ОВК-40-20.225	1720	400	200	1400	225	675	743	45,0
Эколюмен УФ-ОВК-40-20.150	1720	400	200	1400	150	450	495	35,0
Эколюмен УФ-ОВК-40-20.100	1720	400	200	1400	100	300	330	28,0
Эколюмен УФ-ОВК-40-20.50	1720	400	200	1400	50	150	165	20,5
Эколюмен УФ-ОВК-40-20.25	1720	400	200	1400	25	75	83	20,5
Эколюмен УФ-ОВК-50-25.250	2700	500	250	1400	250	750	825	47,0
Эколюмен УФ-ОВК-50-25.200	2700	500	250	1400	200	600	660	41,0
Эколюмен УФ-ОВК-50-25.175	2700	500	250	1400	175	525	578	41,0
Эколюмен УФ-ОВК-50-25.100	2700	500	250	1400	100	300	330	32,0
Эколюмен УФ-ОВК-50-25.50	2700	500	250	1400	50	150	165	24,8
Эколюмен УФ-ОВК-50-30.275	3200	500	300	1400	275	825	908	53,0
Эколюмен УФ-ОВК-50-30.225	3200	500	300	1400	225	675	743	38,0
Эколюмен УФ-ОВК-50-30.175	3200	500	300	1400	175	525	578	38,0
Эколюмен УФ-ОВК-50-30.125	3200	500	300	1400	125	375	413	35,0
Эколюмен УФ-ОВК-50-30.75	3200	500	300	1400	75	225	248	29,0
Эколюмен УФ-ОВК-60-30.300	3700	600	300	1400	300	900	990	56,0
Эколюмен УФ-ОВК-60-30.250	3700	600	300	1400	250	750	825	45,0
Эколюмен УФ-ОВК-60-30.200	3700	600	300	1400	200	600	660	45,0
Эколюмен УФ-ОВК-60-30.125	3700	600	300	1400	125	375	413	40,0
Эколюмен УФ-ОВК-60-30.75	3700	600	300	1400	75	225	248	34,0
Эколюмен УФ-ОВК-60-35.350	4500	600	350	1400	350	1050	1155	62,0
Эколюмен УФ-ОВК-60-35.275	4500	600	350	1400	275	825	908	54,0
Эколюмен УФ-ОВК-60-35.225	4500	600	350	1400	225	675	743	54,0
Эколюмен УФ-ОВК-60-35.150	4500	600	350	1400	150	450	495	43,0
Эколюмен УФ-ОВК-60-35.100	4500	600	350	1400	100	300	330	41,0
Эколюмен УФ-ОВК-70-40.425	6000	700	400	1400	425	1275	1403	93,0
Эколюмен УФ-ОВК-70-40.275	6000	700	400	1400	275	825	908	72,0
Эколюмен УФ-ОВК-70-40.175	6000	700	400	1400	175	525	578	61,0
Эколюмен УФ-ОВК-70-40.100	6000	700	400	1400	100	300	330	53,0
Эколюмен УФ-ОВК-80-50.475	8800	800	500	1400	475	1425	1568	99,0
Эколюмен УФ-ОВК-80-50.325	8800	800	500	1400	325	975	1073	85,0
Эколюмен УФ-ОВК-80-50.200	8800	800	500	1400	200	600	660	72,0
Эколюмен УФ-ОВК-80-50.125	8800	800	500	1400	125	375	413	61,0
Эколюмен УФ-ОВК-90-50.575	9800	900	500	1400	575	1725	1898	99,0
Эколюмен УФ-ОВК-90-50.375	9800	900	500	1400	375	1125	1238	93,0
Эколюмен УФ-ОВК-90-50.250	9800	900	500	1400	250	750	825	81,0
Эколюмен УФ-ОВК-90-50.150	9800	900	500	1400	150	450	495	69,0
Эколюмен УФ-ОВК-100-50.625	11000	1000	500	1400	625	1875	2063	105,0
Эколюмен УФ-ОВК-100-50.425	11000	1000	500	1400	425	1275	1403	99,0
Эколюмен УФ-ОВК-100-50.300	11000	1000	500	1400	300	900	990	91,0
Эколюмен УФ-ОВК-100-50.175	11000	1000	500	1400	175	525	578	75,0
Эколюмен УФ-ОВК-140-60.900	14700	1400	600	1400	900	2700	2970	115,0
Эколюмен УФ-ОВК-140-60.725	14700	1400	600	1400	725	2175	2393	105,0
Эколюмен УФ-ОВК-140-60.675	14700	1400	600	1400	675	2025	2228	110,0
Эколюмен УФ-ОВК-140-60.550	14700	1400	600	1400	550	1650	1815	102,0
Эколюмен УФ-ОВК-140-60.400	14700	1400	600	1400	400	1200	1320	95,0
Эколюмен УФ-ОВК-140-60.325	14700	1400	600	1400	325	975	1073	90,0

Пример подбора

Расчет выполнен в соответствии с руководством по бактерицидной обработке главного санитарного врача Г.Г. Онищенко от 4 марта 2004 г.

Предположим, что нам необходима бактерицидная секция для встраивания в систему вентиляции офисного помещения.

Заданный воздухообмен 1500м³/ч.

Для большинства помещений, таких, как детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании, рекомендуется бактериальная эффективность в размере 90%.

Таблица требуемой бактерицидной объемной дозы для достижения бактерицидной эффективности в отношении золотистого стафилококка.

Золотистый стафилококк выбран в качестве санитарно-показательного микроорганизма.

Требуемая доза для большинства вирусов имеет ориентировочно те же значения.

Категория помещения	Типы помещения	Бактерицидная эффективность, %	Объемная бактерицидная доза Hv, Дж/м³
1	Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов	99,9	385
2	Перевязочные, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, фармацевтические цеха.	99	256
3	Палаты, кабинеты и другие помещения ЛПУ (не включенные в 1 и 2 категории)	95	167
4	Детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании.	90	130
5	Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ	85	105

Фбк – суммарный бактерицидный поток, Вт.;

Прв – Расход воздуха, м³; (1500м³/ч);

Нv – Объемная бактерицидная доза, Дж/м³ (130дж/м³ для требуемой эффективности 90%);

Кф – Коэффициент использования бактерицидного потока = 0,9; (Раздел 6 Руководства Р.3.5.1904-04 Минздрава России);

Кз – Коэффициент запаса = 1,5.

Необходимый суммарный бактерицидный поток вычисляем с помощью формулы:


Это требуемый бактерицидный поток секции.

Рекомендуется выбирать модель с запасом по воздухообмену и бактерицидному потоку. Предлагается Эколюмен УФ-ОВК-40-20 (1720м³/ч) с бактерицидным потоком 100 Вт.

Примечание: Производитель может изготовить под заказ изделия с любыми другими необходимыми параметрами.
