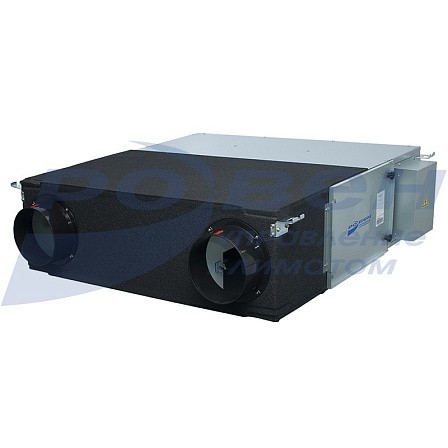

Приточно-вытяжная установка RWC-500-HE
Компактные приточно-вытяжные установки с рекуперацией RWC предназначены для улучшения качества воздуха в закрытых помещениях и одновременного сбережения тепловой энергии. Установки полностью отвечают современным требованиям воздухообмена на рабочих местах и в жилых помещениях.
Установки RWC рекомендуется применять в общественных и жилых зданиях. Установки предназначены для эксплуатации только в помещении при температуре окружающей среды от 0 °С до +45 °С. Температура перемещаемой среды без использования преднагрева от -20 °С до +45 °С.

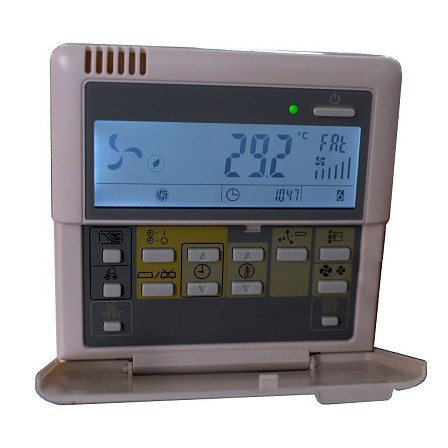

Приточно-вытяжная установка RWC состоит из корпуса, центробежного вентилятора, рекуператора, фильтра (класс фильтрации EU3), блока управления и проводного пульта управления с LCD (ЖК-дисплеем). Электрический нагреватель входит в комплект поставки (встроенный для моделей RWC-250-HE ~ RWC-500-HE и выносной для RWC-600-HE-AH ~ RWC-1200-HE-AH).
Корпус RWC изготовлен из гальванизированной стали с толщиной панелей 20 мм.
Монтаж установки осуществляется горизонтально под потолком (и вертикально на стене).
Основные преимущества установок RWC:
-
Установки RWC совмещают функции обеспечения подачи свежего воздуха в помещение и удаления из него отработанного. Универсальность установки в совокупности с компактными размерами позволяет применять ее в условиях ограниченного пространства.
-
Установки RWC обладают высоким уровнем рекуперации тепловой энергии, что позволяет обеспечивать эффективный воздухообмен при сокращении энергопотребления кондиционерами и отопительными приборами.
-
Электрический нагреватель позволяет эффективно восстанавливать потери тепловой энергии и максимально сохранять ее. Благодаря чему нахождение людей внутри помещения становится комфортным, улучшается качество воздуха и сохраняются на должном уровне показатели влажности и температуры, а также уменьшаются нагрузки на систему кондиционирования, отопления.
-
Перемещение воздуха по системе вентиляции может создавать дополнительный шум, поэтому установка RWC, за счет моноблочной конструкции и встроенной шумоизоляции, способствует снижению шумовой нагрузки в обслуживаемых помещениях.
-
Установки RWC позволяют обеспечить воздухообмен в закрытых помещениях и при перепланировке существующих рабочих зон.
-
Интеграция в "Умный Дом" - ModBus RS-485. У ПВУ RWC есть возможность подключения к системе «Умный Дом» по ModBus RS-485. Удаленно можно пользоваться всеми функциями ПВУ, как с пульта управления установкой.
Габаритные и присоединительные размеры RWC
|
Модель |
A |
В |
С |
D |
E |
F |
G |
H |
I |
ØM |
|
RWC-500-HE |
997 |
966 |
1045 |
905 |
1130 |
728 |
138 |
312 |
1106 |
200 |
Технические характеристики RWC
|
Модель |
RWC-500-HE |
|
|
Электропитание RWC, В-Ф-Гц |
220 - 1 - 50 |
|
|
Электропитание внешнего (дополнительного) электронагревателя, В-Ф-Гц |
- |
|
|
Охлаждение |
Эффективность теплопереноса, % |
67/68/71 |
|
Энтальпия теплопереноса, % |
51/53/55 |
|
|
Обогрев |
Эффективность теплопереноса, % |
73/74/76 |
|
Энтальпия теплопереноса, % |
56/59/60 |
|
|
Мощность электронагревателей, кВт |
3 |
|
|
Потребляемая мощность, кВт |
4,38 |
|
|
Двигатель вентилятора внутреннего блока |
Модель |
YSK70-4 |
|
Изоляционный класс |
B |
|
|
Класс безопасности |
I |
|
|
Энерго-потребление, Вт |
190 |
|
|
Номинальный ток, A |
0,88 |
|
|
Конденсатор, мкФ |
3 |
|
|
Скорость, об/мин |
1050 |
|
|
Вентилятор внутреннего блока |
Материал |
ABS |
|
Тип |
Центробежный |
|
|
Диаметр, мм |
230 |
|
|
Высота, мм |
110 |
|
|
Производительность по воздухопотоку, м3/ч |
500/420/330 |
|
|
Давление на выходеиз RWC, Па |
100 |
|
|
Уровень звукового давления, дБ(A) |
38/35/32 |
|
|
Внутренний блок |
Размеры без упаковки, мм |
1130 x 1106 x 312 |
|
Размеры с упаковкой, мм |
1190 x 1150 x 386 |
|
|
Вес нетто / брутто, кг |
54/ 56 |
|
|
Сечение кабелей |
Электропитание, мм2 |
3×4,0 |
|
Сигнальный экранированнный, мм2 |
3×0,75 |
|
|
Свежий воздух |
Диаметр воздуховода, мм |
200 |
|
Давление на входе в RWC, Па |
20 |
|
Аэродинамические характеристики RWC
Электрическая схема подключения RWC
Пояснения к схеме подключения:
-
Провода, обозначенные на схеме пунктирными линиями, должны быть проложены специалистами по электромонтажу.
-
После завершения электромонтажных работ тщательно проверьте, не допущены ли ошибки.
-
Рекомендуется использовать защитный автомат питания с расстоянием более 3 мм между размыкающими контактами и номинальным током больше 10 А.
-
Рекомендуется использовать электропровод в ПВХ-изоляции с толщиной 1,38 мм и 1,78 мм для проводов диаметром 1,5 мм2 и 2,5 мм2 соответственно.
Подключение электрокалориферов:
В установках RWC-250-HЕ - RWC-500-HE для эффективной работы в зимний период могут использоваться внешние электрокалориферы, которые обеспечивают нагрев воздуха, который подается с улицы, до температуры -20 °С. Дальнейший обогрев потока воздуха в приточном канале обеспечивается за счет использования рекуператора и дополнительного нагревателя, встроенного в RWC, либо выполненного в виде отдельного блока для RWC-600-HE-AH - RWC-1200-HE-AH.
