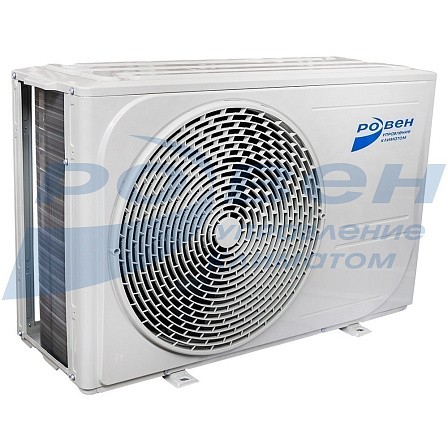

Блок компрессорно-конденсаторный RCH-13.0-410
Компрессорно-конденсаторные блоки серий RCC/RCH представляют собой совокупность компрессора, фреонового конденсатора, осевого вентилятора и блока автоматики объединенных в одном корпусе. ККБ данной серии является важной и неотъемлемой частью системы кондиционирования воздуха используемой в составе приточной или приточно-вытяжной установки, а так же независимой секции фреонового охлаждения.
Работа компрессорно-конденсаторного блока основана на принципе сжатия хладагента (фреона) посредством компрессора, создания высокого давления, а следовательно и высокой температуры хладагента. Фреоновый конденсатор и осевой вентилятор служит для охлаждения сжатого газа при переходе его в другое агрегатное состояние - этот процесс называется «конденсирование» в результате которого хладагент переходит в жидкое состояние.
Одним из преимуществ компрессорно-конденсаторного блока являются его компактность, небольшой вес и универсальность, что упрощает его установку и дальнейшую эксплуатацию, а благодаря повышенной эффективности и экономичности позволяет снижать потребление электроэнергии по сравнению с традиционными системами охлаждения.
Габаритные размеры ККБ
Технические характеристики ККБ
|
Типоразмер ККБ |
RCH-13,0-410 |
||
|
Производительность, кВт* |
Охлаждение, кВт |
13,0 |
|
|
Обогрев, кВт |
14,5 |
||
|
Количество холодильных контуров |
1 |
||
|
Питание |
380-400 В~, 3 Ф, 50 Гц |
||
|
Рекомендованное сечение (мм2) |
3x2,5 |
||
|
Компрессор |
Тип / Количество компрессоров, шт |
Ротационный / 1 |
|
|
Потребляемая мощность, Вт |
Потребляемая мощность, Вт |
||
|
Охлаждение |
3950 |
||
|
Обогрев |
4050 |
||
|
Максимальный рабочий ток, А |
12,6 |
||
|
Емкость рабочего конденсатора, мкФ |
- |
||
|
Встроенная тепловая защита |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
2 |
|
|
Напряжение питания, В |
220-240 В~, 1 Ф, 50 Гц |
||
|
Электрические характеристики |
Максимальный ток, А |
12,60 |
|
|
Максимальная потребляемая мощность, кВт |
6,00 |
||
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
3/8 |
|
мм |
9,52 |
||
|
Газовая линия |
дюйм |
3/4 |
|
|
мм |
19,05 |
||
|
Трубы для хладагента |
Макс. длина трубопровода, м |
15 |
|
|
Макс. перепад высот, м |
5 |
||
|
Тип соединения |
Под вальцовку |
да |
|
|
Под пайку |
|
||
|
Хладагент |
Тип заправки |
Фреон |
|
|
Марка хладагента / гр. |
R410A / 3300 |
||
|
Габаритные размеры* |
Ширина (L), мм |
1032 |
|
|
Высота (H), мм |
1255 |
||
|
Глубина (C), мм |
422 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
1125 |
|
|
Высота (H), мм |
1385 |
||
|
Глубина (C), мм |
485 |
||
|
Транспортировочная масса, кг |
108 |
||
|
Уровень звукового давления, дБ (А) |
65 |
||
* Холодильная мощность указана при стандартных параметрах (см. таблицу холодопроизводительности).
** Размеры ККБ с обвязкой не изменяются.
** Размеры ККБ с дополнительными опциями не изменяются.
Холодопроизводительность ККБ, в зависимости от температуры, кВт
|
Температура наружного воздуха, °С |
Температура конденсации фреона, °С |
Температура кипения, °С |
+12,5 °С |
+12 °С |
+10 °С |
+8 °С |
+7 °С |
+5 °С |
+4 °С |
+2 °С |
Температура наружного воздуха, °С |
|
RCH-13.0-410 |
|||||||||||
|
+15 °С |
+30 °С |
Холодопроизводительность |
кВт |
18,91 |
18,60 |
17,26 |
16,10 |
15,65 |
14,50 |
14,00 |
13,00 |
|
Потребляемая мощность |
кВт |
2,13 |
2,15 |
2,22 |
2,30 |
2,32 |
2,35 |
2,37 |
2,40 |
||
|
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
17,92 |
17,52 |
16,33 |
15,30 |
14,81 |
13,73 |
13,15 |
12,30 |
|
Потребляемая мощность |
кВт |
2,45 |
2,48 |
2,54 |
2,60 |
2,62 |
2,67 |
2,68 |
2,71 |
||
|
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
16,90 |
16,50 |
15,38 |
14,32 |
13,97 |
12,93 |
12,47 |
11,70 |
|
Потребляемая мощность |
кВт |
2,81 |
2,83 |
2,87 |
2,90 |
2,92 |
2,95 |
2,97 |
3,00 |
||
|
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
15,80 |
15,40 |
14,41 |
13,45 |
13,00 |
12,11 |
11,80 |
11,00 |
|
Потребляемая мощность |
кВт |
3,20 |
3,21 |
3,23 |
3,25 |
3,25 |
3,26 |
3,26 |
3,25 |
||
|
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
14,60 |
14,35 |
13,41 |
12,50 |
12,02 |
11,25 |
10,93 |
10,10 |
|
Потребляемая мощность |
кВт |
3,57 |
3,58 |
3,59 |
3,60 |
3,60 |
3,59 |
3,58 |
3,54 |
||
|
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
13,51 |
13,20 |
12,38 |
11,56 |
11,10 |
10,37 |
10,00 |
9,25 |
|
Потребляемая мощность |
кВт |
4,00 |
4,00 |
4,00 |
3,98 |
3,96 |
3,92 |
3,91 |
3,88 |
||
|
+45 °С |
+60 °С |
Холодопроизводительность |
кВт |
12,40 |
12,10 |
11,33 |
10,54 |
10,14 |
9,44 |
9,03 |
8,40 |
|
Потребляемая мощность |
кВт |
4,48 |
4,47 |
4,45 |
4,42 |
4,40 |
4,35 |
4,32 |
4,29 |
||
Состав соединительных комплектов для ККБ
|
Модель ККБ |
Типоразмер комплекта |
Мощность, кВт |
Фильтр-осушитель |
Смотровое окно |
Электромагнитный клапан |
ТРВ |
Вставка расширительная к ТРВ |
|
RCH-13.0-410 |
C-15-410 |
14,72 |
+ |
+ |
+ |
+ |
+ |
