Вставки гибкие для канальных вентиляторов и систем вентиляции

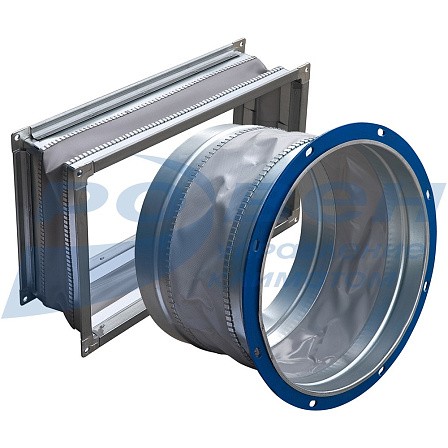

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Вставки гибкие типа ВГ предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.

Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.

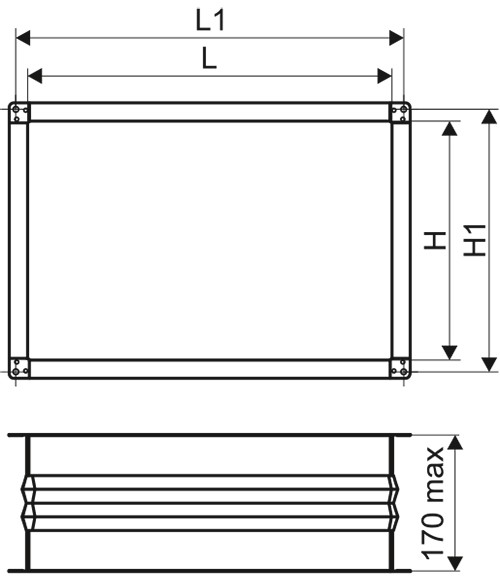

Габаритные и присоединительные размеры для канальных вентиляторов, систем вентиляции и кондиционирования прямоугольного сечения


Типоразмер вентилятора	Модель гибкой вставки	L	H
40-20	ВГ 40-20	400	200
50-25	ВГ 50-25	500	250
50-30	ВГ 50-30	500	300
60-25	ВГ 60-25	600	250
60-30	ВГ 60-30	600	300
60-35	ВГ 60-35	600	350
70-40	ВГ 70-40	700	400
80-50	ВГ 80-50	800	500
90-50	ВГ 90-50	900	500
100-50	ВГ 100-50	1000	500

Габаритные и присоединительные размеры для канальных вентиляторов, систем вентиляции и кондиционирования круглого сечения


Размер D1 приведен для справок и вычисляется по формуле: D1=D+25мм

Модель гибкой вставки	D	D1*
ВГ-D180/205	180	205
ВГ-D200/225	200	225
ВГ-D225/250	225	250
ВГ-D250275	250	275
ВГ-D280/305	280	305
ВГ-D315/340	315	340
ВГ-D355/380	355	380
ВГ-D400/425	400	425
ВГ-D450/475	450	475
ВГ-D500/525	500	525
ВГ-D560/585	560	585
ВГ-D630/655	630	655
ВГ-D710/735	710	735
ВГ-D800/825	800	825
ВГ-D900/925	900	925
ВГ-D1000/1025	1000	1025
ВГ-D1120/1145	1120	1145
ВГ-D1250/1175	1250	1175

МАРКИРОВКА:

Вставка гибкая ВГ 40-20 ш20-ш20
где: ВГ – вставка гибкая для канальных вентиляторов;
40-20 – типоразмер прямоугольного вентилятора (по прямоугольному
присоединительному сечению (LxH), см;
ш20-ш20 – тип соединения гибкой вставки: на фланцах из шины 20 мм,
(ш30-ш30 - на фланцах из шины 30 мм, фл25-фл25 - фланцы из уголка 25мм.
Вставка гибкая ВГ-D500/525 фл25-нип
где: ВГ – вставка гибкая для канальных вентиляторов;
500/525 – диаметры гибкой вставки, соответственно, внутренний
и по отверстиям, мм;
фл25-нип – тип соединения гибкой вставки: фланец из уголка 25мм-нипель;
(фл 25-фл25 - на фланцах из уголка 25мм; нип-нип - соединение нипель-нипель).
Вставка гибкая ВГ-D500 нип-нип
где: ВГ – вставка гибкая для канальных вентиляторов;
500 – диаметр гибкой вставки, мм;
нип-нип – тип соединения гибкой вставки: нипель-нипель;
(фл 25-фл25 - на фланцах из уголка 25мм; фланец из уголка 25мм).

По отдельной заявке возможно изготовление гибких вставок нестандартных размеров, например, для для обеспечения герметичного гибкого соединения воздуховодов. Для нестандартных гибких вставок размеры проходного сечения (для прямоугольных вставок) или диаметр (для круглых вставок) указываются в миллиметрах.
Минимальные и максимальные размеры нестандартных гибких вставок:

прямоугольные: минимум 140х140 мм, максимум 1500х1500 мм;
круглые: минимальный диаметр 180 мм, максимальный диаметр 1250 мм.

МАРКИРОВКА:

Вставка гибкая ВГ 655*425 ш20-ш20
где: ВГ – вставка гибкая;
655*429 – проходное сечение гибкой вставки (LxH), мм;
ш20-ш20 – тип соединения гибкой вставки: на фланцах из шины 20 мм,
(ш30-ш30 - на фланцах из шины 30 мм, фл25-фл25 - фланцы из уголка 25мм).
Вставка гибкая ВГ-D-425 фл25-нип
где: ВГ – вставка гибкая;
D-425 – диаметр гибкой вставки, мм;
фл25-нип – тип соединения гибкой вставки: фланец из уголка 25мм-нипель;
(фл 25-фл25 - на фланцах из уголка 25мм; нип-нип - соединение нипель-нипель).
Вставка гибкая ВГ-D755 нип-нип
где: ВГ – вставка гибкая;
755 – диаметр гибкой вставки, мм;
нип-нип – тип соединения гибкой вставки: нипель-нипель;
(фл 25-фл25 - на фланцах из уголка 25мм; фланец из уголка 25мм).
