Вентилятор VCP-SH-50-25/22-GQ/4E-0,51/1500/220
- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус VCP-SH из оцинкованной стали и снабжен дополнительным шумоизолирующим корпусом
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Максимальная температура перемещаемого воздуха +40°С
- Возможно изготовление вентиляторов в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:
- мотор-колесо REP (производство Германия);
- мотор-колесо GQ (производство Китай).
Габаритные и присоединительные размеры канальных вентиляторов серии VCP-SH 50-25 (мм)
|
Модель |
L |
L1 |
Н |
Н1 |
Н2 |
C |
|
VCP-SH 50-25 |
500 |
600 |
250 |
350 |
406 |
618 |
Технические характеристики канальных вентиляторов серии VCP-SH 50-25
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Схема подключения |
|
VCP(SH) 50-25/22-GQ/4Е |
220 |
1 |
0,51 |
2,3 |
1500 |
24,9 |
СРМ-800W |
Схема №1 |
|
VCP(SH) 50-25/22-REP/4Е |
220 |
1 |
0,51 |
2,3 |
1500 |
23,8 |
СРМ-800W |
Схема №5 |
|
VCP(SH) 50-25/22-GQ/4D |
380 |
3 |
0,49 |
0,82 |
1500 |
24,9 |
132 F0018 |
Схема №4 |
|
VCP(SH) 50-25/22-REP/4D |
380 |
3 |
0,56 |
0,95 |
1500 |
23,8 |
132 F0018 |
Схема №4 |
|
VCP(SH) 50-25/22-GQ/6D |
380 |
3 |
0,3 |
0,81 |
1000 |
24,9 |
132 F0017 |
Схема №4 |
|
VCP(SH) 50-25/22-REP/6D |
380 |
3 |
0,2 |
0,45 |
1000 |
23 |
132 F0017 |
Схема №4 |
Аэродинамические характеристики канальных вентиляторов серии VCP-SH 50-25
Акустические характеристики канальных вентиляторов серии VCP-SH 50-25
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCP-SH 50-25/22-GQ/4Е |
в канал |
63 |
50 |
44 |
50 |
58 |
59 |
55 |
53 |
51 |
|
к окружению |
49 |
29 |
27 |
33 |
43 |
44 |
38 |
42 |
40 |
|
|
VCP-SH 50-25/22-REP/4Е |
в канал |
63 |
42 |
51 |
54 |
56 |
59 |
57 |
55 |
61 |
|
к окружению |
47 |
23 |
34 |
44 |
45 |
42 |
38 |
33 |
36 |
|
|
VCP-SH 50-25/22-GQ/4D |
в канал |
66 |
40 |
47 |
53 |
59 |
62 |
59 |
56 |
55 |
|
к окружению |
50 |
20 |
30 |
35 |
44 |
47 |
41 |
40 |
41 |
|
|
VCP-SH 50-25/22-REP/4D |
в канал |
63 |
42 |
51 |
54 |
56 |
58 |
56 |
56 |
51 |
|
к окружению |
47 |
22 |
33 |
44 |
45 |
42 |
38 |
33 |
37 |
|
|
VCP-SH 50-25/22-GQ/6D |
в канал |
66 |
40 |
47 |
53 |
59 |
62 |
59 |
56 |
55 |
|
к окружению |
50 |
20 |
30 |
35 |
44 |
47 |
41 |
40 |
41 |
|
|
VCP-SH 50-25/22-REP/6D |
в канал |
50 |
36 |
45 |
41 |
37 |
36 |
35 |
34 |
31 |
|
к окружению |
41 |
20 |
22 |
32 |
33 |
28 |
27 |
20 |
16 |
|

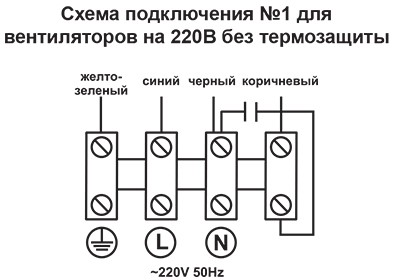

Электрическая схема подключения канальных вентиляторов серии VCP-SH 50-25
